脉冲袋式除尘器配气装置的设计

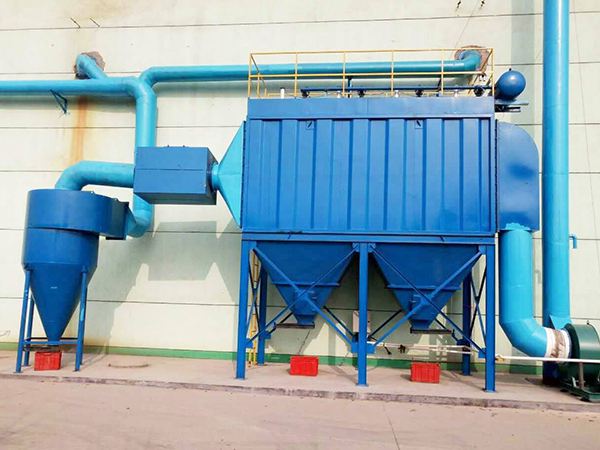

脉冲袋式除尘器是在袋式除尘器基础上发展起来的一种新型脉冲袋式除尘器。为了进一步完善脉冲袋式除尘器，改造后的脉冲袋式除尘器保留了净化效率高、气体处理量大、性能稳定、操作方便、滤袋寿命长、维护工作量小的优点。此外，对结构和脉冲阀进行了改造，解决了露天放置和压缩空气源压力低的问题。

脉冲袋式除尘器气流分布装置的设计原理：

1.根据层流条件考虑均匀流动，要求流动截面变化缓慢，流速很低才能达到层流。主要控制手段是通过合理配置袋式除尘器中的导流板和分布板来获得更均匀的气流分布。然而，在大断面袋式除尘器中，依靠理论设计和导流板的配置是非常困难的。因此，在试验中经常采用一些模型试验来调整导板的位置和形式，并选择较好的条件作为设计的依据。

2.考虑到气流的合理均匀分布，袋室内除尘滤袋的布置应与气流条件统一考虑，以满足降低设备阻力和保证除尘效果的功能。

3.袋式除尘器进出口管道的设计应从整个工程系统考虑，尽可能保证进入过滤器的气流分布均匀。当并联使用多个过滤器时，入口管和出口管应尽可能位于除尘系统的中心。

4.为了使袋式除尘器的气流分布达到理想水平，有时在除尘器投入运行前，需要在现场进一步测量和调整气流分布板。脉冲袋式除尘器需要压缩空气装置，包括压缩空气管道、储气罐、配气袋等。根据脉冲除尘器的工作原理和清灰持尘系统中仪器部件的结构特点，进入气囊的压缩空气压力应有相应的限制，空气质量应有相应的指示。压力大，气质好，都会影响清灰的后果。根据除尘设备的运行要求，除尘用压缩空气的压力范围为0.02 ~ 0.8兆帕，对于连接室外管网或单独设置供气系统的气源压力，应在入口处设置减压装置，使其保持在要求的压力范围内。压力要平稳，不间断。应清除压缩空气中的油、水和污垢，否则会堵塞仪器的气路和吹管的穿孔，影响除尘效果。如果喷在滤袋上，会粘上灰尘，也会影响除尘效率。
