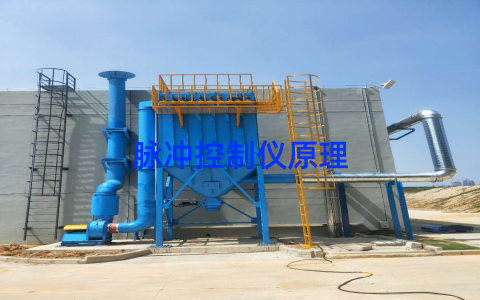

脉冲控制仪原理

    可编程序控制器,由于用可编程序控制器控制脉冲清灰过程较脉冲控制仪准确又可靠,符合用户对运行状态的集中控制要求所以在工程设计中只有小型脉冲袋式除尘器用脉冲控制仪控制,大中型脉冲袋式除尘器一般都用可编程序控制器.采用可编程序控制器除了可控制清灰过程外,还可控制输排灰装置,电动润滑装置以及除尘器温度,压力和报警等.而脉冲控制仪多数不具备清灰外的控制功能.脉冲控制仪是发出脉冲信号,控制气动阀或电磁阀,使脉冲阀喷吹清灰的脉冲清灰信号发生器.脉冲控制仪可以分为气动脉冲控制仪和电动脉冲控制仪.气动脉冲控制仪以干净压缩空气为能源泉,输出气动脉冲信号,与其配套使用的是气动阀,脉冲阀;电动脉冲控制仪以交流220V电源作为能源,输出电动脉冲信号,与其配套使用的是电磁阀,脉冲阀或者电磁脉冲阀.脉冲控制仪上均有各技术参数的显示.工程中常用的是电动脉冲控制仪.脉冲控制仪输出一个信号持续时间,称脉冲宽度.在0.03-0.2s范围内可调.输出两个信号之间的间隔时间称脉冲间隔;在1-30S范围可调.输出电信号完成一个循环所需要的时间,称脉冲周期.在1-30min范围内可调.控制仪可以根据清灰要求,调整脉冲间隔和脉冲宽度,对除尘器实施定时清灰.
