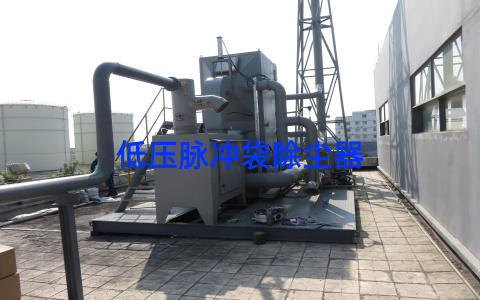

低压脉冲袋除尘器
低压脉冲袋除尘器介绍
随着 对粉尘排放指标的提高和袋除尘技术的发展,袋除尘器适应性强、除尘、运行可靠的优点逐渐显现出来,这给电厂燃煤锅炉应布袋除尘器建立了技术基础。电除尘设备的收尘效率粉尘性质的影响较大,而我国的燃煤成份又千变万化,粉尘性质也各不相同,因此,电厂燃煤锅炉使用电除尘器要达到长期、 、稳定的除尘要求对有些工厂难以实现。为解决这一难题,国内曾做过使用袋除尘器的尝试,但均因各种原因而未能成功,因而限制了袋除尘器在燃煤电厂的应用和发展。
二、技术特点
1, 采用扁圆型滤袋并按同心圆方式布置成滤袋束
目前袋除尘器主要为上进气式或下进气式,侧向进气方式比较少。本设备采用了扩散器加侧向进气方式,其特点是:侧向进气方式同样可以一次通过多个滤袋束,对处理大烟气量的设备,其结构紧凑,能减少占地面积和降低一次性投资;侧向进气方式使进入袋室的流速较低(本设备低于1.4m/s),既加快了粗颗粒的预分离,又了在烟气进入滤袋束之前的整体流量均匀分配在滤袋束中心的周围,使每个滤袋的过滤负荷均匀;较低的流速减少了粉尘对滤袋的冲刷磨损,延长了滤袋的确使用寿命。使进入袋室的气流 均匀,本体机械运行阻力低;避免了下进气方式清灰时粉尘下落与气流方向相反的不足,增加了清灰效果
2,采用在线式回转低压脉冲清灰
每个滤袋束 多可布置1156个滤袋,滤袋长度为8m,每个滤袋束的 大过滤面积为3700m2,采用弹性卷和密封垫与花板固定。滤袋内部有扁圆型袋笼,为便于安装,袋乱分成三节,良好的设计和加工质量使对接和拆卸非常方便。在本设备在采用扁圆型滤袋主要是为回转清灰考虑,并使喷吹口能有 大的几率对准袋口上方。其缺点是在一个方的壳体中,四个角的空间不能得到充分利用。根据现场情况每台设备可设计成单室、双室和多室,每天之骄子可有一个和多个滤袋束组成,属典型的模块化设计。采用扁圆型的好处是在同样过滤面积下使滤袋布置 紧凑,占用空间 小。
3 采用扩散器加侧向进气方式
脉冲式袋除尘器的清灰可分为喷吹清灰和箱式清灰两种。喷吹清灰需要在每排滤袋上布置一根喷吹管和一个脉冲阀,其清灰强度大且效果好,担所需脉冲阀数量多且 换滤袋不方便,而箱式清灰下好与此相反。本设备采用的回转式脉冲清灰从原理上属喷吹清灰,却结合了两者的优点。一个滤袋束仅需要一个脉冲阀,利用回转喷吹管进行喷吹清灰因而脉冲阀数量少而清灰强度大。在停机维修期间,蜀犬吠日转喷吹管可用手自由地转动, 换滤袋很方便。同时,本设备的袋口不设文氏管,既不使袋口风速过高又清灰效果,这是采用长滤袋所 解决的问题。
脉冲式袋除尘器清灰所需的压缩空气分高压清灰和低压清灰两种,高压清灰所需的压缩空气压力应在0.5MPa以上,而低压清灰一般在0.2-0.4MPa(国内也有将0.3MPa作为高、低压清灰的界线),但本设备仅需0.08MPa.可谓超低压清灰。由于很多用户很难0.5MPa以上的压缩气源,因而低压脉冲 受欢迎。本设备利用了罗茨朵同低压大流量的特点,因而能得到与高压脉冲同样的清灰效果。
脉冲式袋式除尘器清灰分为在线式和离线式两种,实际应用中各有利弊。在线式清灰结构简单,控制方便,机械阻力小,系统阻变化小,但由于清灰过滤同时进行,影响清灰效果显著,也不利于不停机检修。而离式清灰的优缺点正好与此相反。本设备之所以采用在线式清灰,主要考虑到锅炉烟尘浓度低和易清灰的特点,达到了扬长避短的目的。同时本设备在设计中采用了四个室并联运行的结构,每室的进出气口均设置了一个百叶窗式挡板门,仍然可以实现不停机检修。
4采用宽大的袋室上箱
袋室上箱指滤袋口上部的结构总称,一般只有采用上进气方式时这一结构才设计得较大。本设备的袋室上箱与整个袋室一样大,且高度在3m左右。这一结构虽然增加了重量但有以下好处:(1)由于袋室上箱体积较大使得净气侧的风速同样较低,有利于滤袋束的气流分布和降低机械运行阻力。(2)检查和 换除尘布袋时均可以在袋室上箱内部完成,整个袋室上箱仅需一个检修门便可,这对减少除尘器总漏风率有很大的好处此外,在袋室上箱上还设计有一个配有照明的密封的观察窗,设备在运行时,不必进入除尘器内部便可观察到整个袋室上箱内部的情况,包括滤袋是否破损、清灰装置是否正常工作等,使日常维护保养方便及时。
5,完善的防护系统:首先在进气风管中设计有喷水装置及温度测试装置,当发生烟气温度超过规定值时行报警,如温度继续升高则自动启动不同数量的喷水装置进行降温,喷水装置可使烟气温度降低40℃左右,以保护滤袋不受损伤。当喷水装置不使用时,喷嘴依靠吸进新鲜空气进行自净化以保持喷嘴清洁。
除尘器前后设有50%烟气量的旁路烟道,当烟气温度上升较快高或有大量水蒸气渗入时,可开启旁路烟道对烟气进行分流来保护滤袋。旁路烟道在除尘器发生故障时还作为烟气的临时通路。
由于本设备使用的是莱登滤料,这种滤料 能力较差,所以在整个系统中设置有氧分析仪,以进入除尘器的烟气中氧的含量在10%以内。
在发电机组启动和低负荷稳燃时需要燃油,而油烟易使滤袋造成堵塞,为此本设备在进气口设置有预喷涂粉尘的吸口,在袋除尘器使用前对新滤袋或长期停用的滤袋进行预喷涂,以的防止滤袋堵塞。
6 采用 的清灰控制模式
采用PLC控制不,因为这仅仅指硬件设备,重要的是程序设计是否符合现场条件,是否满足清灰要求,是否 节省能源。本设备的清灰控制有以下特点:
(1) 采用压差清灰,即根据滤袋内外的压差情况决定是否清灰和停止清灰,这种清灰方式尤其适用于含尘浓度低、粉尘粘性低的场合。
(2) 采用慢、中、快三种清灰模式,由PLC自动调节。当粉尘负荷大时自动启动快模式,粉尘负荷低时自动启动慢模式;当滤袋运行初期阻力较低时自动启动慢模式,当滤袋运行后期阻力升高则启动快模式。
上述清灰控制模式能使滤袋的寿命延长,在滤袋整寿命周期中维持 低的除尘器阻力、 低的能量消耗和系统阻力的波动 小。并有根据实际情况调试好的预编程序自动运行。
二、燃煤电厂用袋除尘器系统简介
设备用于200MW发电机组燃煤锅炉的排烟除尘,工艺参数如下:
漏风率 ≤1.5%
运行阻力 ≤2100 Pa
壳体设计压力 +5000,-6000Pa
处理风量 1738000 m3/h
正常烟气工作温度140~170℃
入口浓度 25~30 g/m3
要求排放浓度 ≤50 mg/Nm3
随着过滤的进行,滤袋内外的压差逐渐增加,当压差达到设定值时,清灰系统工作,直至压差低于设定值。清下的粉尘通过灰斗排出,达到除尘目的。从锅炉空气预热器排出的烟气通过风管入扩散器,扩散器内安装有气流均布装置,使烟气流速降低并均匀进入袋室。烟气从外到内通过滤袋过滤后从袋口进入袋室上箱(净气室)再经排风机排出。
