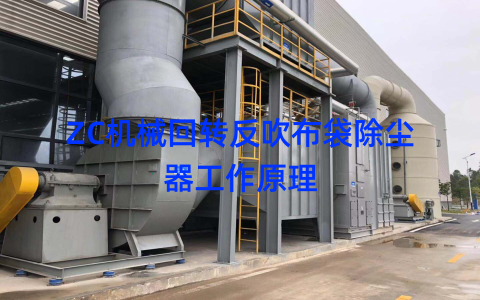

ZC机械回转反吹布袋除尘器工作原理
一，ZC机械回转反吹布袋除尘器工作原理：含尘气体于切向进入过滤室上部空间，大颗粒 及凝聚尘粒离心力作用下沿筒壁旋落灰斗，小颗粒弥散于过滤室袋间空隙从而被阻留，净化空气透过袋壁经花板上滤袋导口汇集于清洁室，由通风机吸入而排放于大气中。随着过滤工况的进行，粉尘附于布袋表面，滤袋阻力逐渐增加，当达到反吹风控制阻力上限时，由与除尘器前后上的接口相连的差压变送器发出讯号自动启动反吹风机构工作。除尘设备特点：1、壳体旋风除尘器流型设计，能起局部旋风作用，减轻滤袋负荷。圆筒拱顶的体形，受力均匀，抗爆性能好。2、采用梯形扁袋在圆筒体内布置，结构简单、紧凑，提高了滤袋使用寿命。3、不受使用场合气源条件的限制，易损件少，维护方便，运行可靠。克服了压缩空气脉冲清灰的作弊病。反吹风作用距离大，可采用长滤袋，充分利用空间，占地面积小。
二，型号指示方式 144ZC-II-5.0-ANP570回转反吹扁袋除尘器。 项：144为滤袋数量。 项：ZC是指回转反吹的拼音字头，其中“Z”是指“转”的汉语拼音字头，“C”指“吹”的汉语拼音字头。 第三项：II—是指设计序号。 第四项：5.0是指袋长（米）。第五项：根据过滤风速V=1.0-1.5米/分的风量。B型尺寸用于V=2.0-2.5米/分的风量。 第六项：根据入口的旋转方向，分为N旋、S旋两种，N表示入口逆时针旋转，S表示入口顺时针旋转，系列化图纸按逆时针旋转绘制（即N旋）。第八项：570为公称过滤面积m2 。本除尘器采用园形体结构受力均匀，抗爆性通好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约能源延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于矿山、冶炼、机械、铸造、建材、粮食化工等许多部门。ZC型回转反吹扁袋除尘器是由一机部设计院设计处研制成功一种新型的技术的袋式除尘器。此除尘器具有 、低阻、维护简 单、运行可靠等优点。用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用A型，反之用B型为宜，如浓度大于15克/米3前面应加旋风除尘器。(对于粗核粉尘可酌性放宽)。
