电除尘器

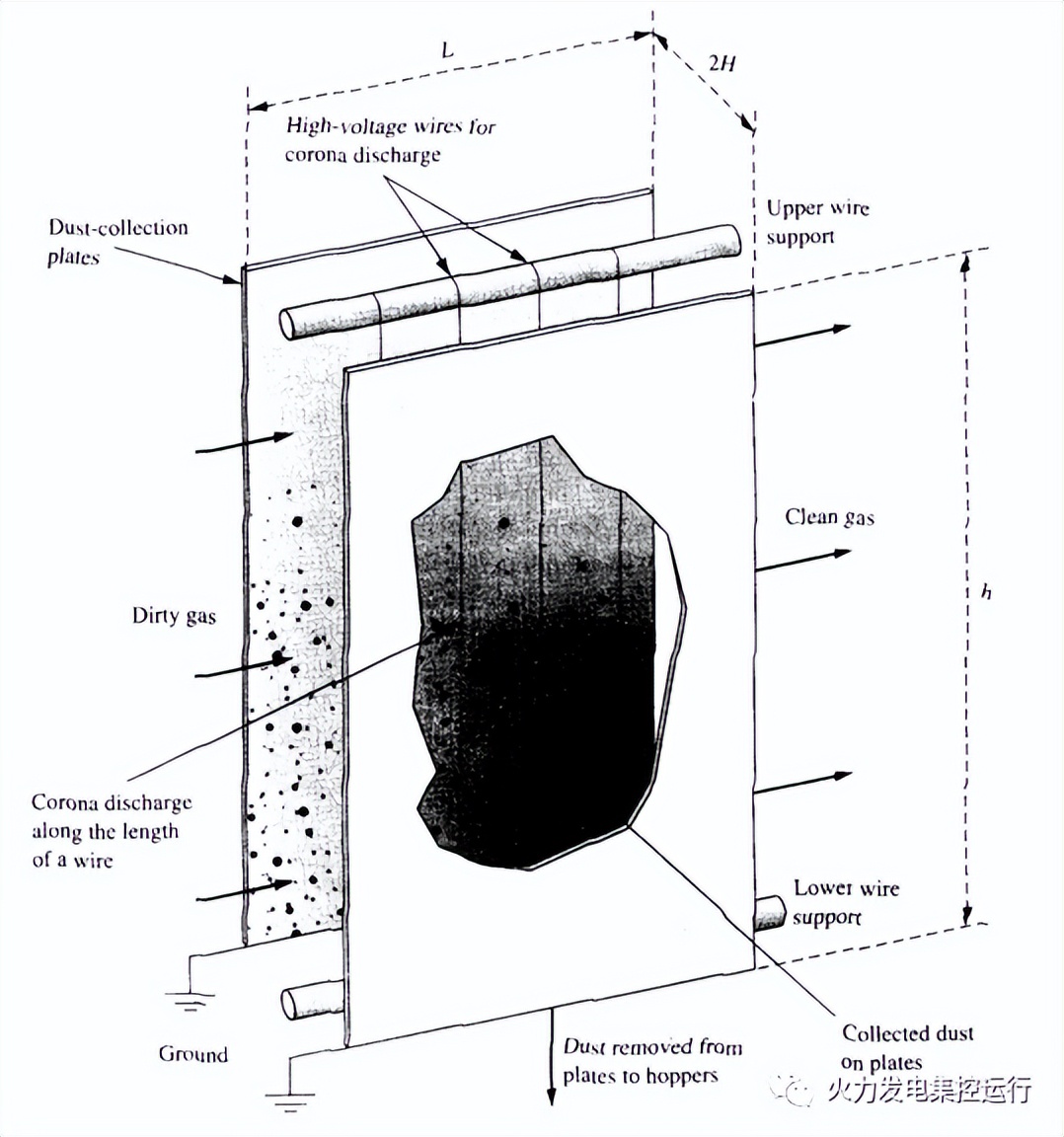

使尘粒荷电并在电场力的作用下沉积在集尘极上

与其他除尘器的根本区别在于，分离力直接作用在粒子上，而不是作用在整个气流上

具有耗能小、气流阻力小的特点

电除尘器的主要优点

压力损失小，一般为200～500Pa

处理烟气量大，可达105～106m3/h

能耗低，大约0.2～0.4kWh/1000m3

对细粉尘有很高的捕集效率，可高于99％

可在高温或强腐蚀性气体下操作

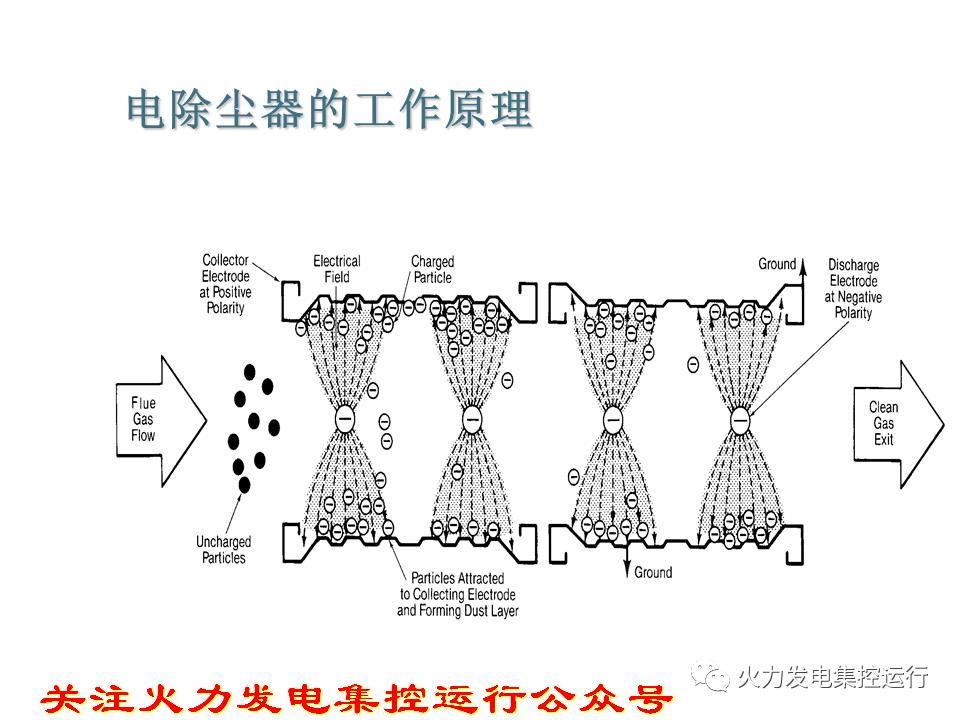

电除尘器的工作原理

三个基本过程

悬浮粒子荷电－高压直流电晕

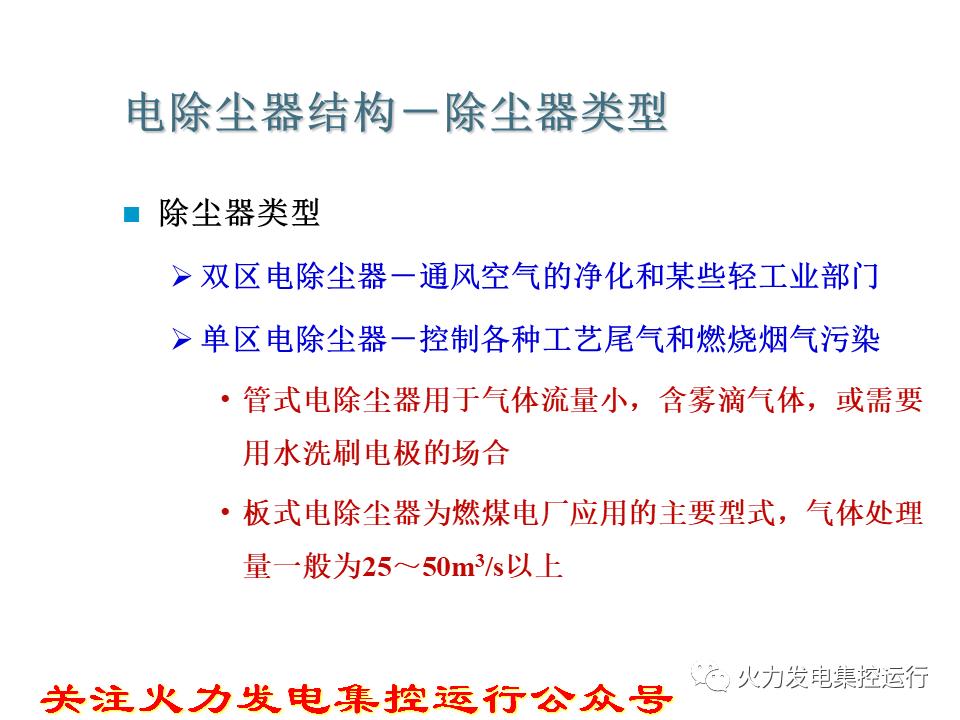

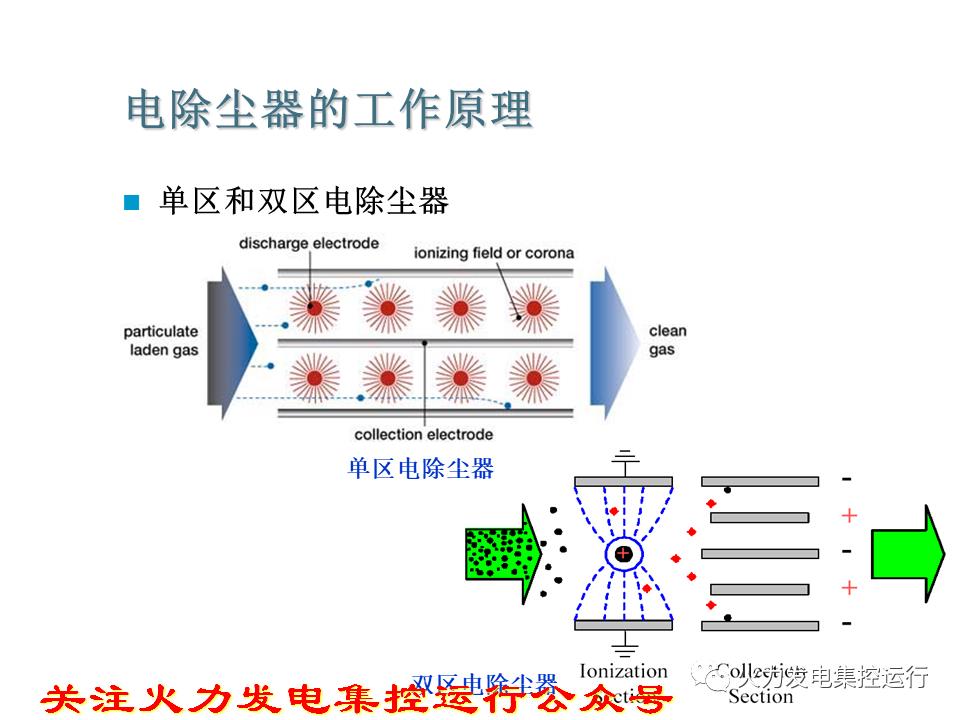

带电粒子在电场内迁移和捕集－延续的电晕电场（单区电除尘器）或光滑的不放电的电极之间的纯静电场（双区电除尘器）

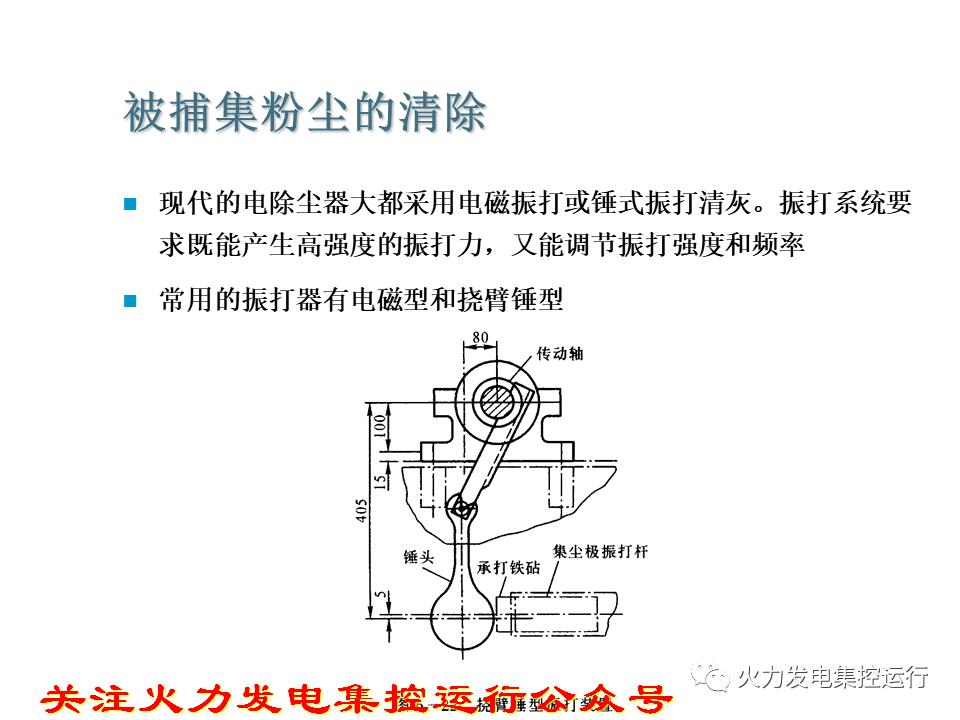

捕集物从集尘表面上清除－振打除去接地电极上的粉尘层并使其落入灰斗

电除尘器常用术语

1.室：在电除尘器内部由壳体所围成的一个气流的通道空间称为室，一般电除尘器设计成单室，有时也将两个单室并联在一起，称为双室电除尘器。

2.场：沿气流流动方向将各室分成若干区：每一区有完整的收尘板和电晕极,并配以相应的一组高压电源装置，称每个独立区为收尘电场，卧式电除尘器一般设有二个、三个或四个电场，有时也可设置四个以上的电场。为了获得更高的除尘效率，也可将每个电场分成二个或三个独立区，每一个区配一组高压电源装置分别供电。

3.电场高度（m）:一般将收尘极板的有效高度（即除去上下两端夹持端板的收尘极高度）称为电场高度。

4.电场通道数：电场中两排极板之间的宽度称为通道，电场中的极板总排数减一称为电场通道

5.电场宽度（m):一般将一个室最外两侧收尘极轴线之间的有效臣离（减去板阻流宽度），称作电场宽度，它等于电场通数与同极距（相邻两排极板的中心距）的乘积减去每块极板的阻流宽度。

6.电场截面（m2)：一般将电场高度与电场宽度的乘积称为电场截面，它是表示电除尘器规格大小的主要参数之一。

7.电场长度（m）：在一个电场中，沿气体流动方向一排收尘极板的宽度(即每排极板第一块极板的前端到最后一块极板末端的距离）称作单电场长度。沿气流方向各个单电场长度之和，称作电除尘器的电场长度。

8.停留时间（s)：烟气流电场长度所需要的时间称为停留时间，它等于电场长度与电场风速之比。停留的时间是与电场长度成正比的.

9.电场风速（m／s），烟气在电场中的流动速度，称为电场风速。它等于进人电除尘器的烟气流量（m3／s）与电场截面（m2)之比。

10.收尘极面积（m2）：收尘极板的有效投影面积，由于极板的两个侧面均起收尘作用，所以两面均应计人，每一排收尘极的收尘面积为单电场长度与电场高度的乘积的二倍，每一个电场的收尘面积为一排极板的收尘面积与电场通道数的乘积，一个室的收尘面积为单电场收尘面积与该室电场数的乘积。一般所说的收尘面积多指室的收尘面积。

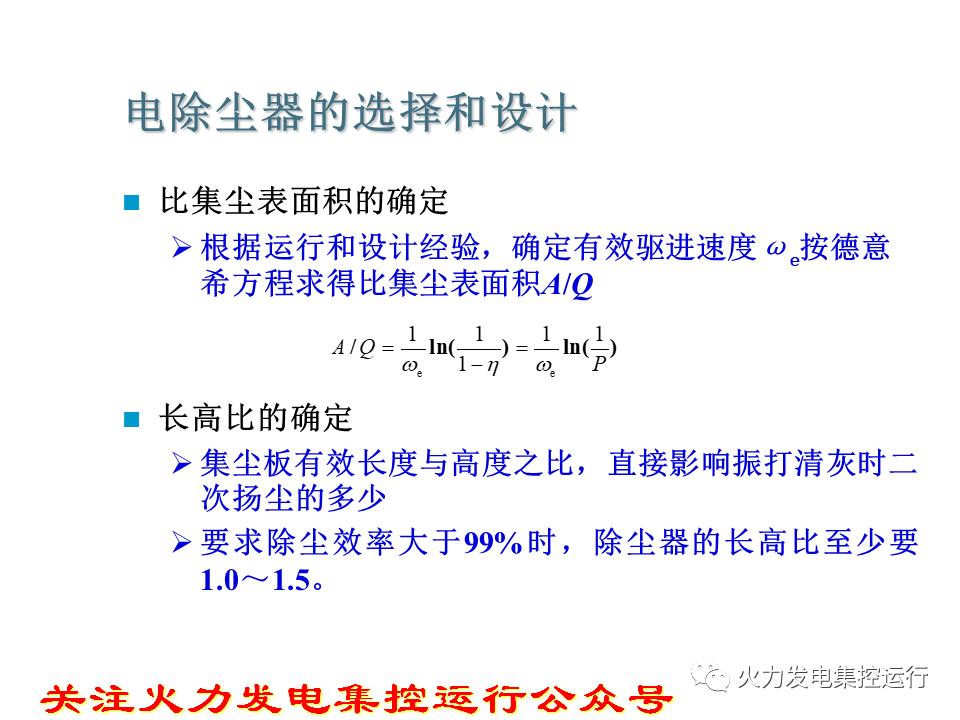

11.比收尘面积（m2／s／m3）单位流量的烟气所分配到的收尘面积称为比收尘极面积。它等于收尘极面积（m2）与烟气流量的烟气量（m3／s)之比。比收尘面积的大小，对电收尘器的收尘效果影响很大。它是电收尘器的最重要结构参数之一。

12.处理风量（m3／s)：即被处理的烟气量。通常指工作状态下电除尘器人口与出口的烟气量的平均值。它等于工作状态下电除尘器人口处的烟气流量与除尘器漏风量的一半之和。

13.除尘效率（％）：含尘烟气流经除尘器时，被捕集的粉尘量之比称为收尘效率，它在数量上近似等于额定工况下除尘器进、出品烟气含尘浓度的差与原入口烟气含尘浓度之比。在除尘器漏风率较大时,要考虑漏风的影响.除尘效率是除尘器运行的最主要指标。

14.一次电压：输入到整流变压器初级侧的交流电压。

15、一次电流：输入到整流变压器初级侧的交流电流。

16.二次电压：整流变压器输出的直流电压。

17.二次电流：整流变压器输出的直流电流。

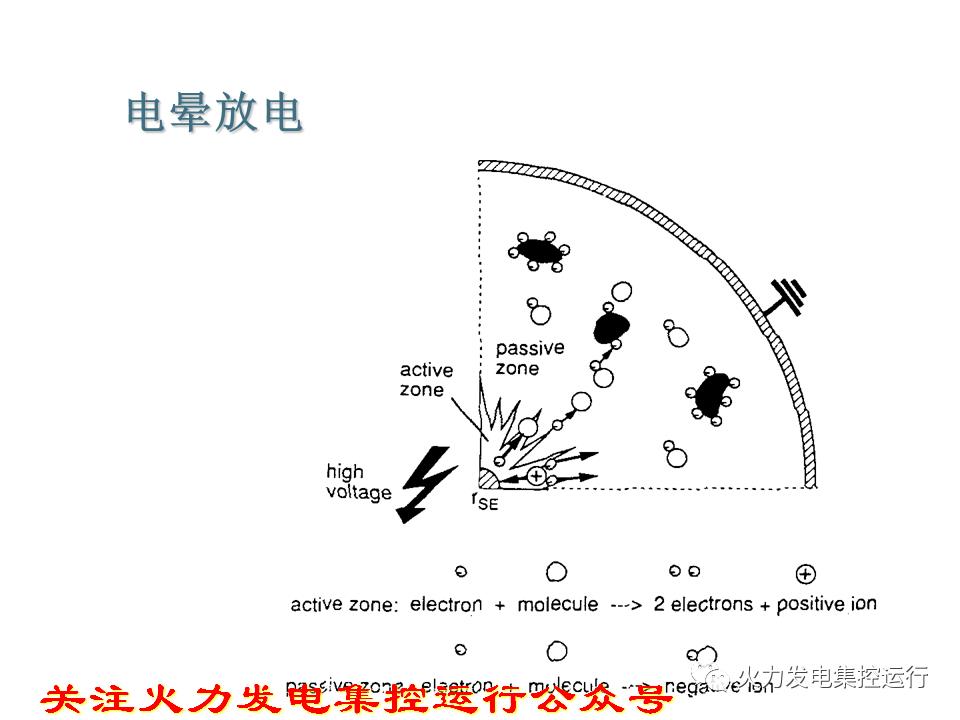

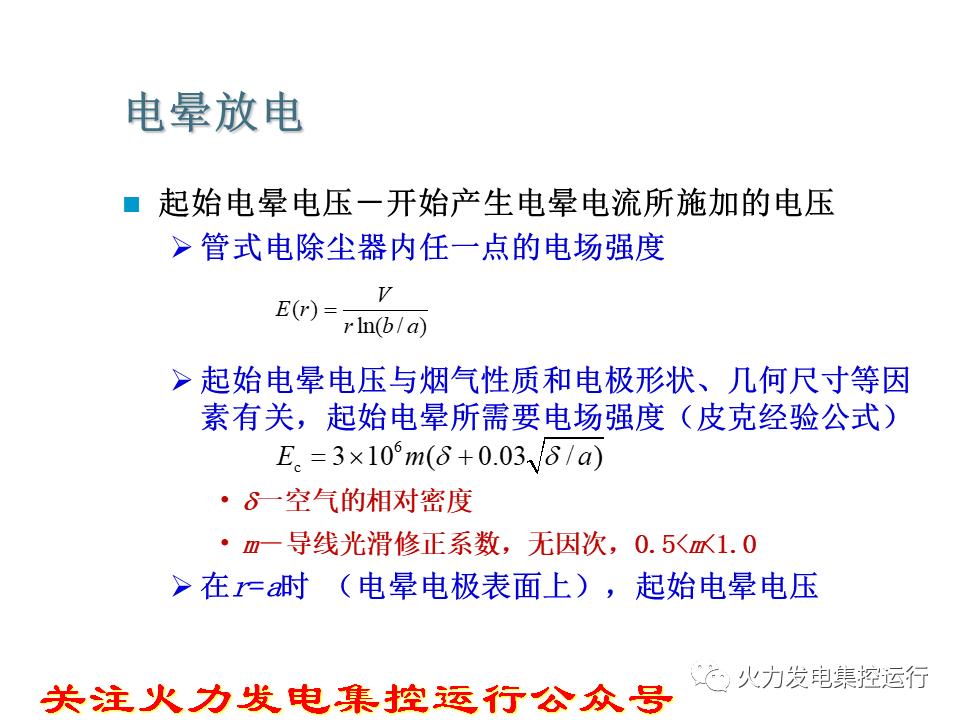

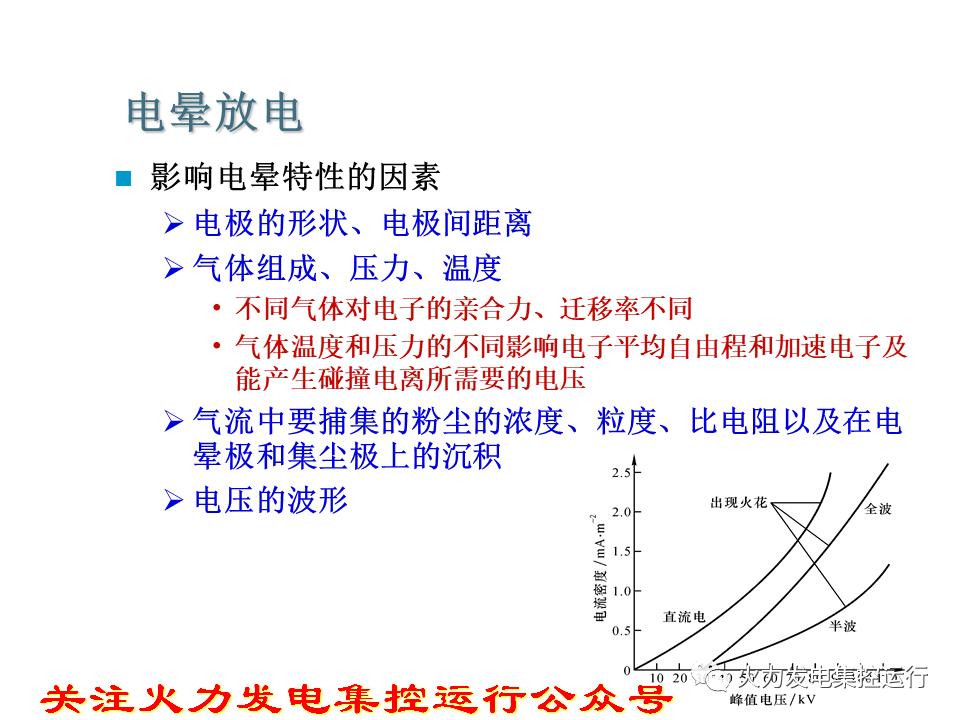

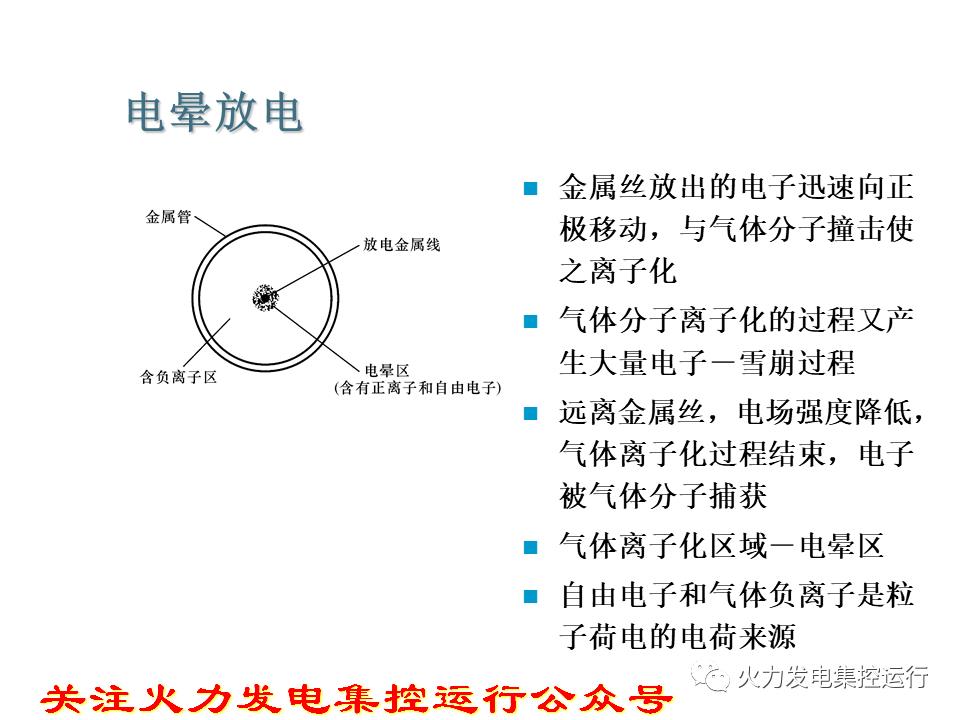

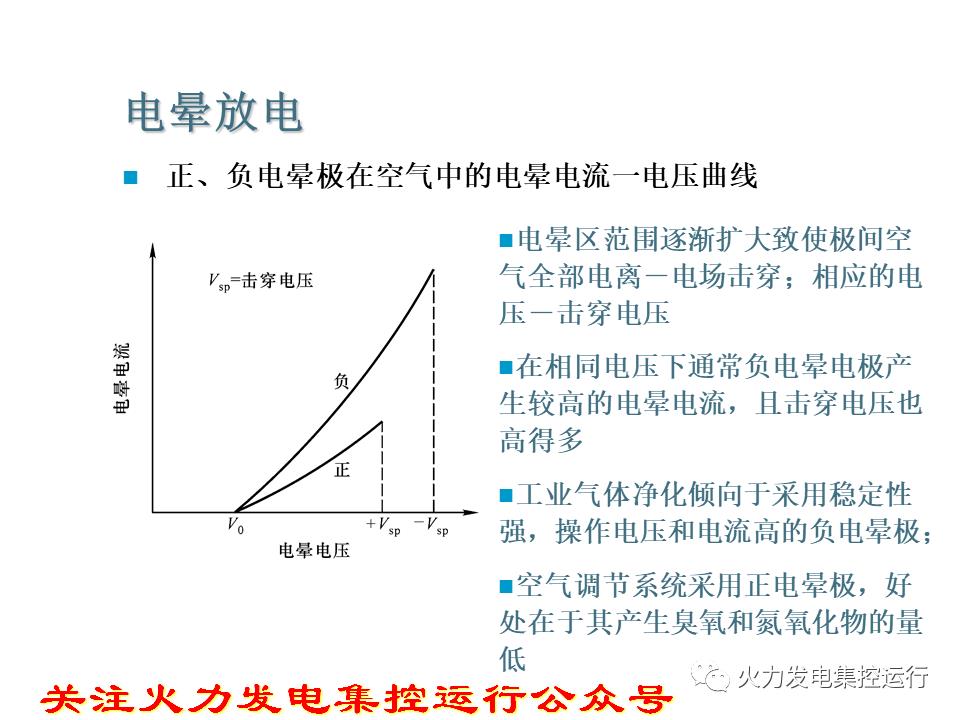

20.电晕放电：在相互对置着的放电极和收尘极之间，通过高压直流电建立起极不均匀的电场当外加电压升到某一临界值（即电场达到了气体击穿的强度）时，在放电极附近很小范围内会出现蓝白色辉光，井伴有嘶嘶的响声，这种现象称为电晕放电，它是由于放电极外的高电场强度，其通过的气体被局部击芽所引起的。

21.电晕电流：发生电晕放电时，在电极间流过的电流叫电晕电流。

22火花放电：在产生电晕放电之后，当极间的电压继续升高到某一点时，电晕极产生一个接一个的，瞬时的，通过整个间隙的火花闪络，闪络是沿着各个弯曲的，或多或少或枝状的窄路到达除尘极，这种现象称为火花放电。火花放电的特征是电流迅速增大。

23.电孤放电：在火花放电之后，再提高外加电压，就会使气体间隙击穿，它的特点是电流密度很大，而电压降落很小，出现持续的放电，爆发出强光井伴有高温。这种强光会贯穿想个间隙，由放电极到除尘极，这种现象就是电孤放电。（如电焊时的现象就是一种电孤放电），电除尘应避免产生电孤放电。

24.电晕功率：是投入到电除尘器的有效功率，它等于电场的平均电压和平均电晕电流的乘积。电晕功率越大，除尘效率越高。

25.阻力：电除尘器入口和出口烟道内烟气的平均全压之差，称为电除尘的阻力。它是烟气在流经电除尘器的过程中，克服与电除尘器内部结构的冲刷，摩擦阻力和气流紊乱对速度的不利影响而消耗的机械能。它与电除尘器内部的结构形式，气流分布，流速等因素有关，一般电除尘器的阻力均为200一30OPa。

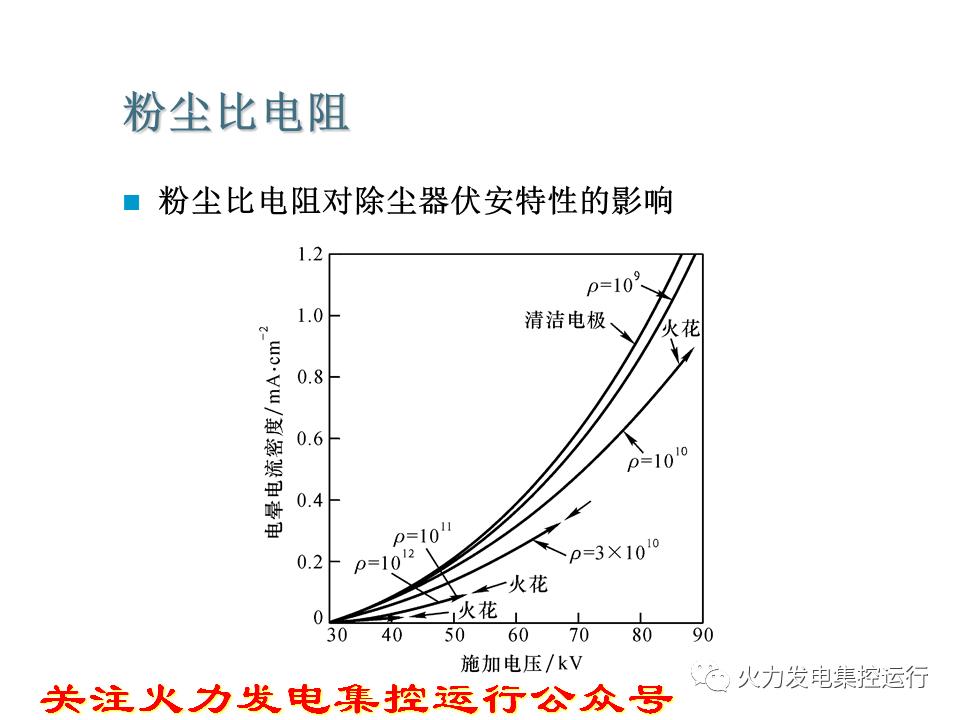

25.伏安特性：电除尘器运行过程中，电晕电流与电压之间的关系称为伏安特性，它是很多变量的函数，其中最主要的是电晕极和除尘极的几何形状，烟气成分。温度。压力和粉尘性质等。

26.气流分布：是反映电除尘器内部气流均匀程度的一个指标。它一般是逾过测定除尘器入口截面上的气流速度分布来决定的。如果各个点的气流速度与整个截面上的平均气流速度（其值等于所有各点速度的算术平均值）越接近，其气流分布就越均匀，对除尘效率的提高也就越有利。对气流速度的评定方法有多种，如均方根值法，相对速度系数法和速度场系数法等。

烟尘粒子的荷电

两种机理

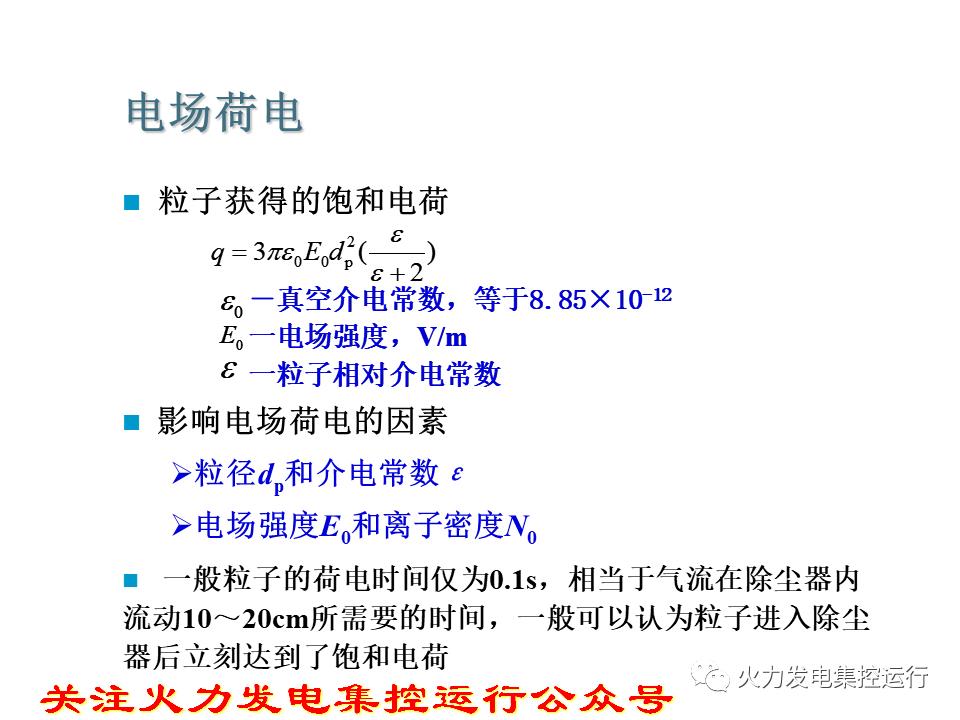

电场荷电或碰撞荷电－离子在静电力作用下做定向运动，与粒子碰撞而使粒子荷电

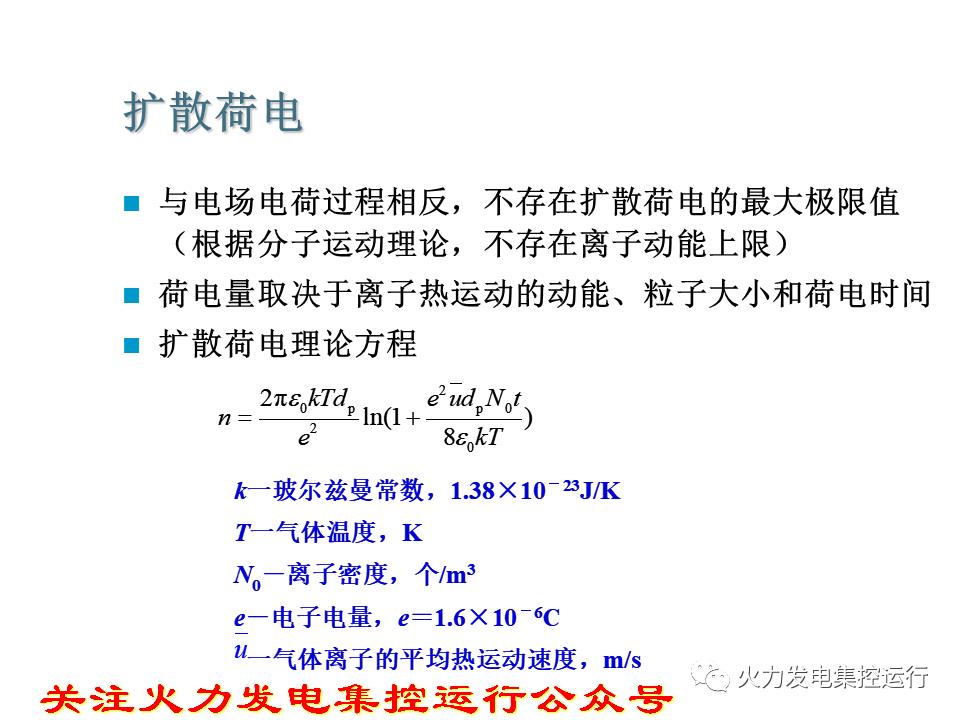

扩散荷电－离子的扩散现象而导致的粒子荷电过程；依赖于离子的热能，而不是依赖于电场

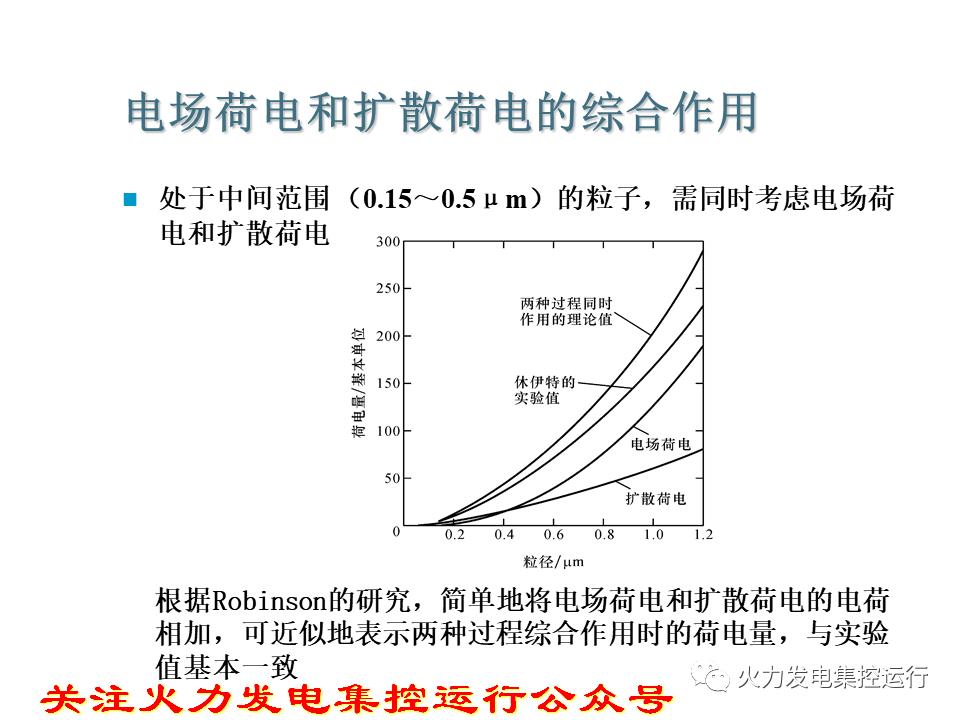

粒子的主要荷电过程取决于粒径

大于0.5mm的微粒，以电场荷电为主

小于0.15mm的微粒，以扩散荷电为主

介于之间的粒子，需要同时考虑这两种过程。

异常荷电现象

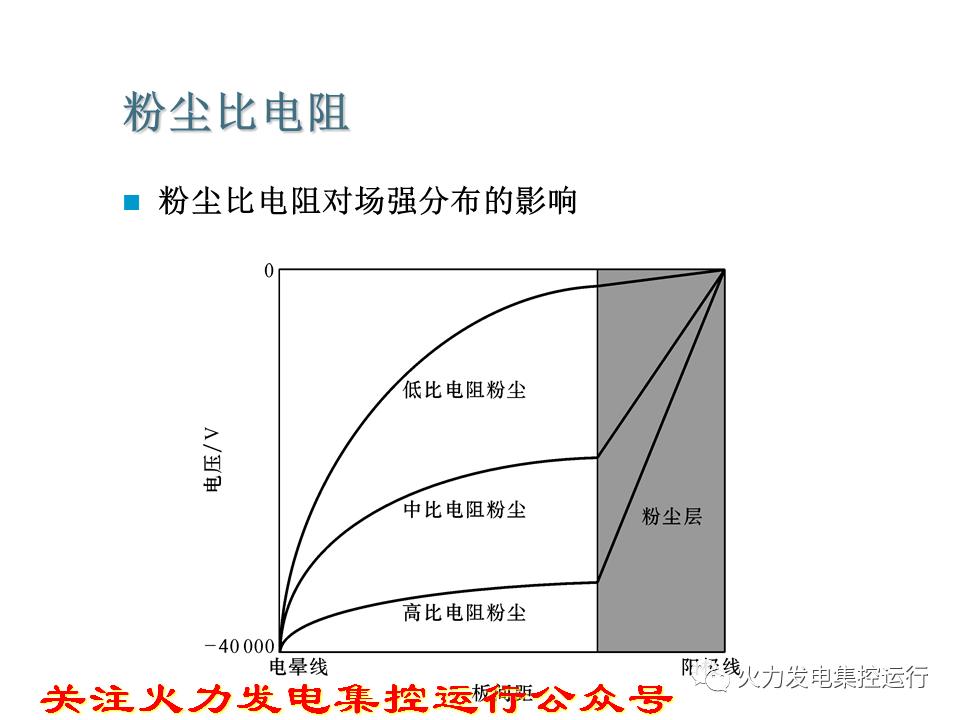

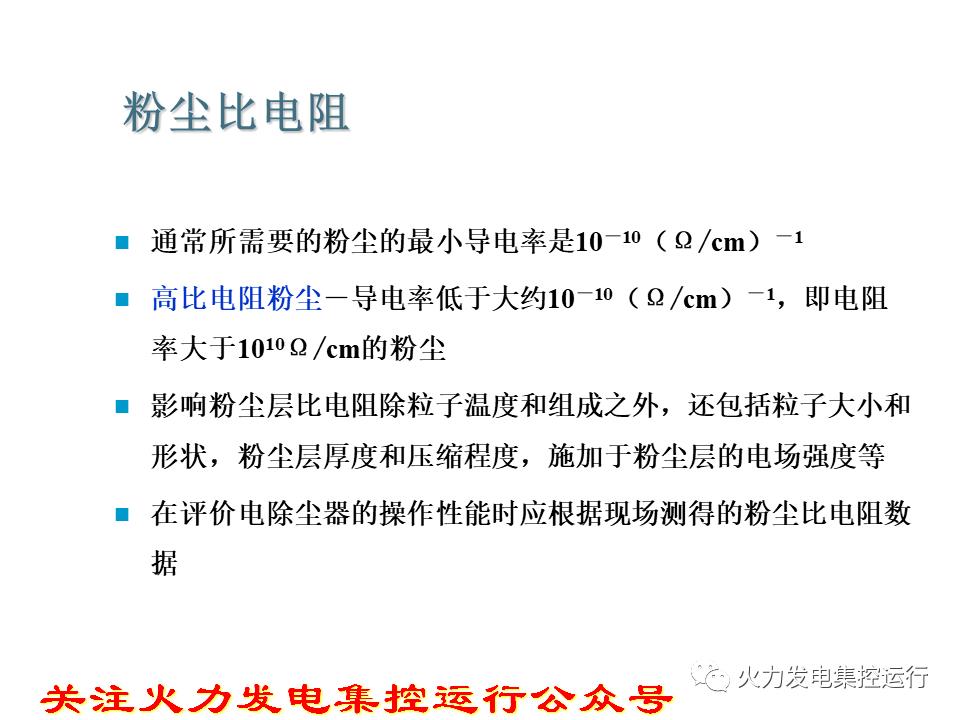

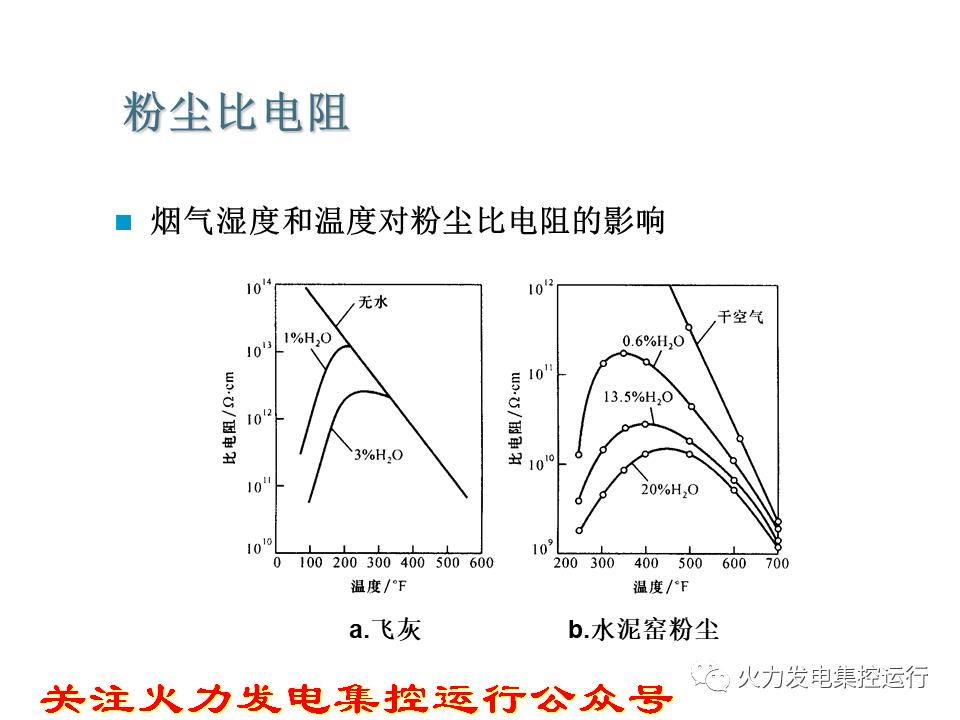

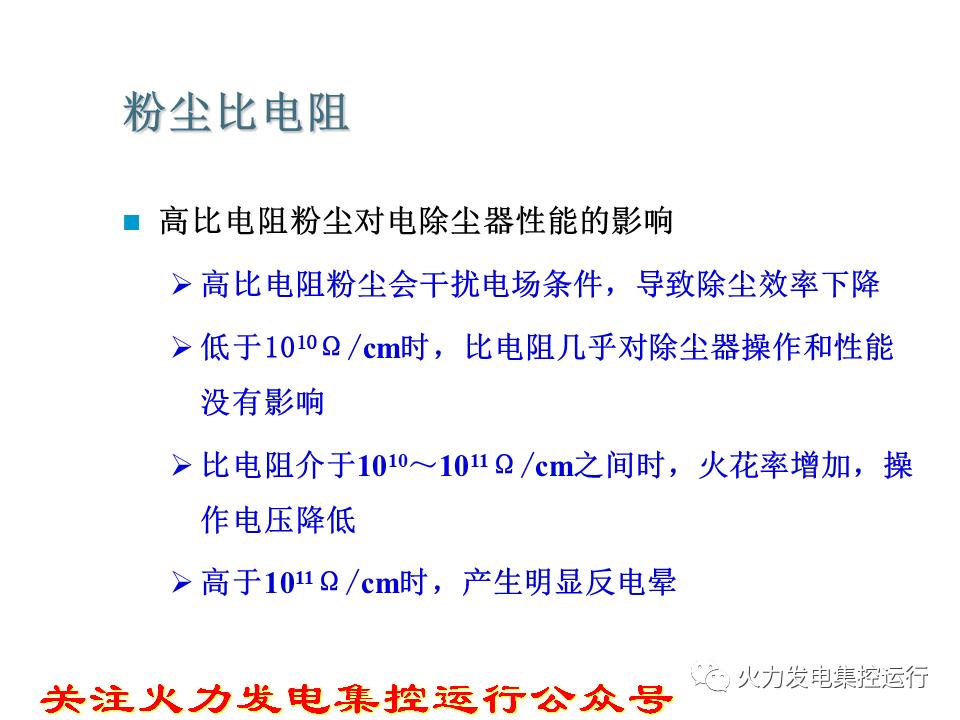

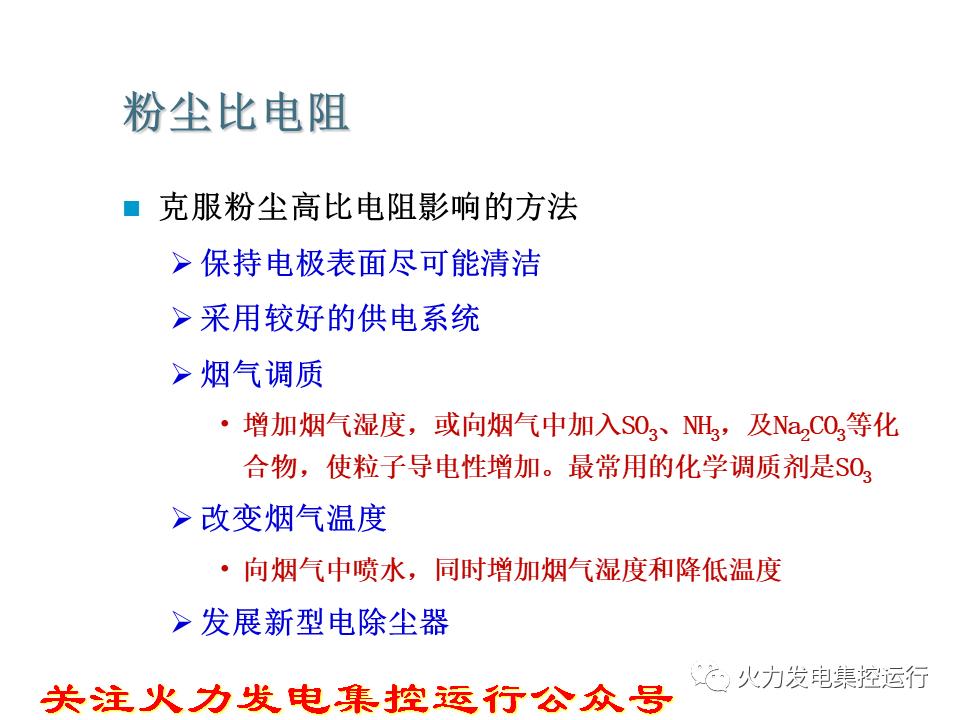

沉积在集尘极表面的高比电阻粒子导致在低电压下发生火花放电或在集尘极发生反电晕现象,破坏正常电晕过程

气流中微小粒子的浓度高时，荷电尘粒所形成的电晕电流不大，可是所形成的空间电荷却很大，严重抑制着电晕电流的产生

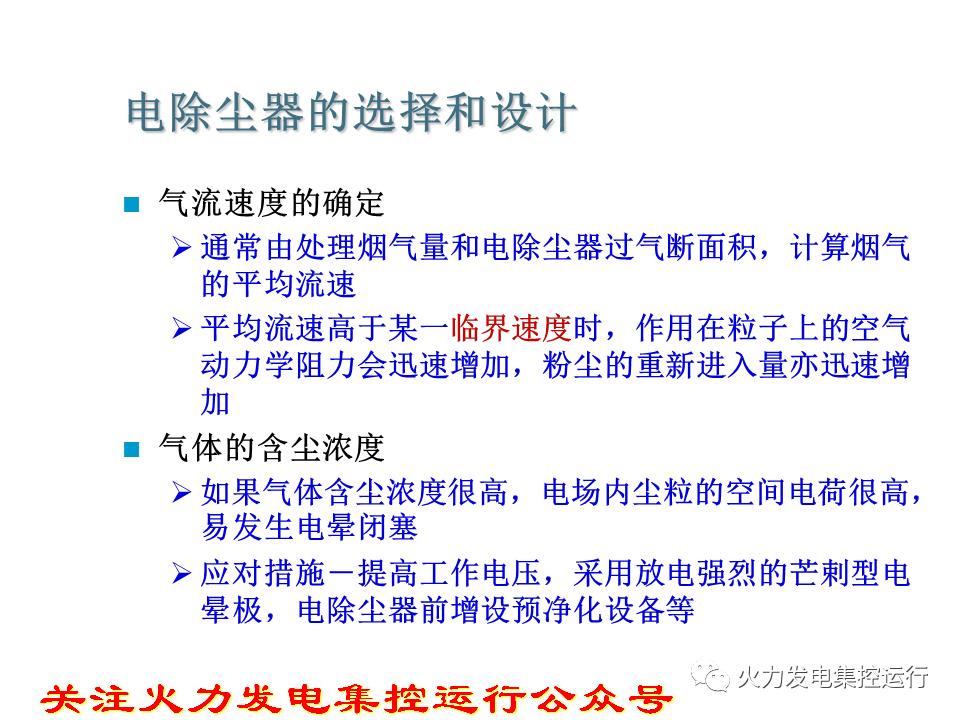

当含尘量大到某一数值时，电晕现象消失，尘粒在电场中根本得不到电荷，电晕电流几乎减小到零，失去除尘作用，即电晕闭塞

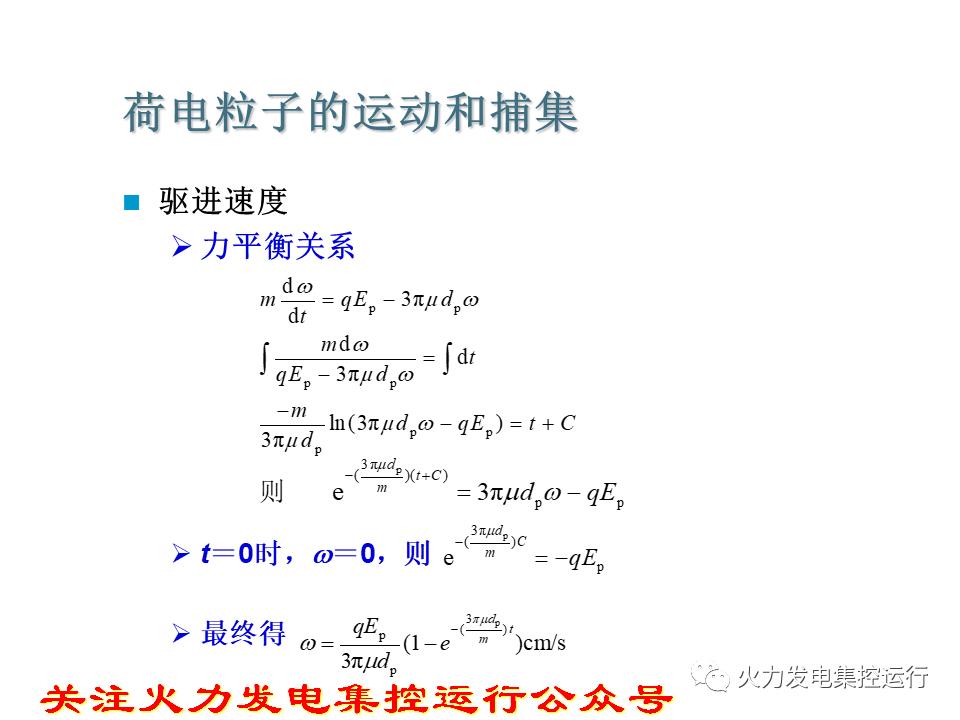

粉尘的驱进速度w

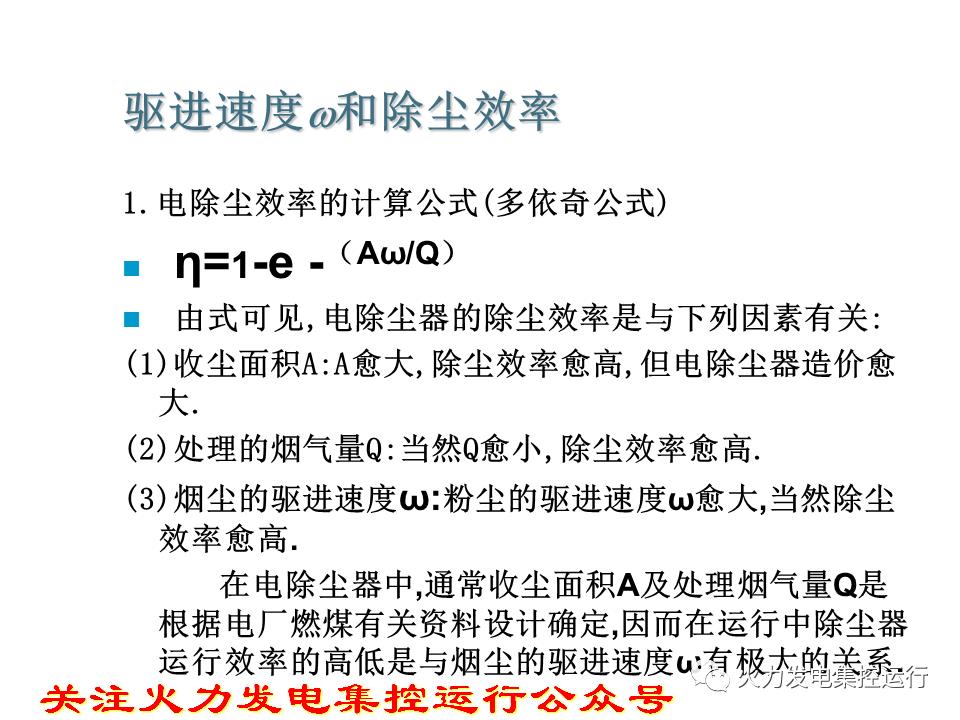

驱进速度w（cm／s)：荷电悬浮尘粒在电场力作用下向收尘极板表面运动的速度称为尘粒子的驱进速度。它与电场强度、空间电荷密度，尘粒性质等多种因素有关，因此不同粒子的驱进速度悬殊很大，工程中通常用的是有效驱进速度.它是根据某一电收尘器实际的收尘极总面积（A),处理烟气量（Q），以及实测效率,利用多依奇效率公式，算出来的，它包含了电极构造，电场强度，粉尘性质、浓度变化、粒径大小，电场风速，烟气湿度，气流分布，积灰厚度，振打效果，二次扬尘等很多因素的综合影响，它是对电收尘器性能进行比较和评价的主要参数，也是电除尘器设计的关键数据。

有效驱进速度

有效驱进速度－实际中常常根据在一定的除尘器结构型式和运行条件下测得的总捕集效率值，代入多依奇方程式中反算出的相应驱进速度值，以ωe表示

粉尘驱进速度w的影响因素

1、影响粉尘的驱进速度因素非常多,一方面与粉尘本身的性质、直径等有关，同时也与烟气本身性质有关，如烟气的粘度、温度等，同时还与电除尘器运行有关。

2、粉尘本身性质的影响

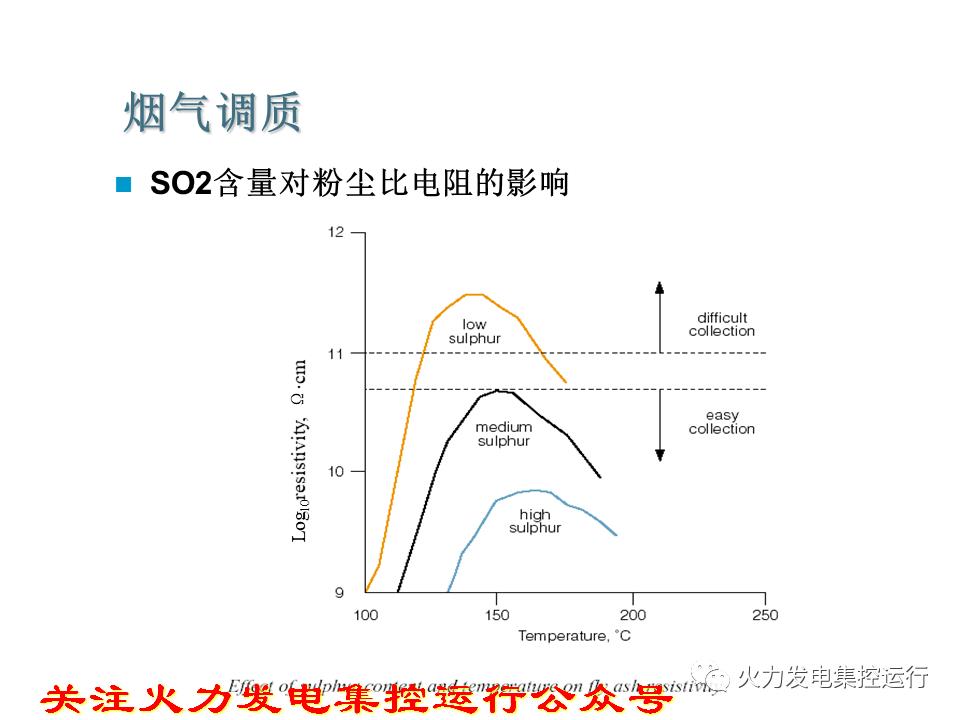

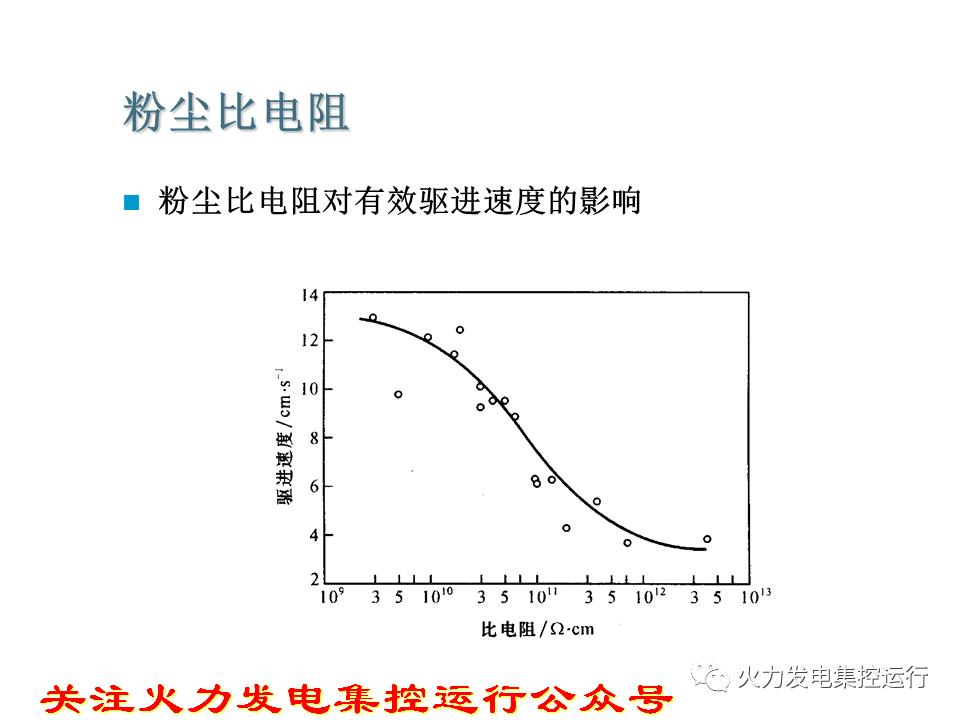

与粉尘的比电阻成反比.

与粉尘直径成正比。

3、烟气性质的影响

与烟气的粘度成反比

4、电除尘器的影响

与电场强度的平方成正比
