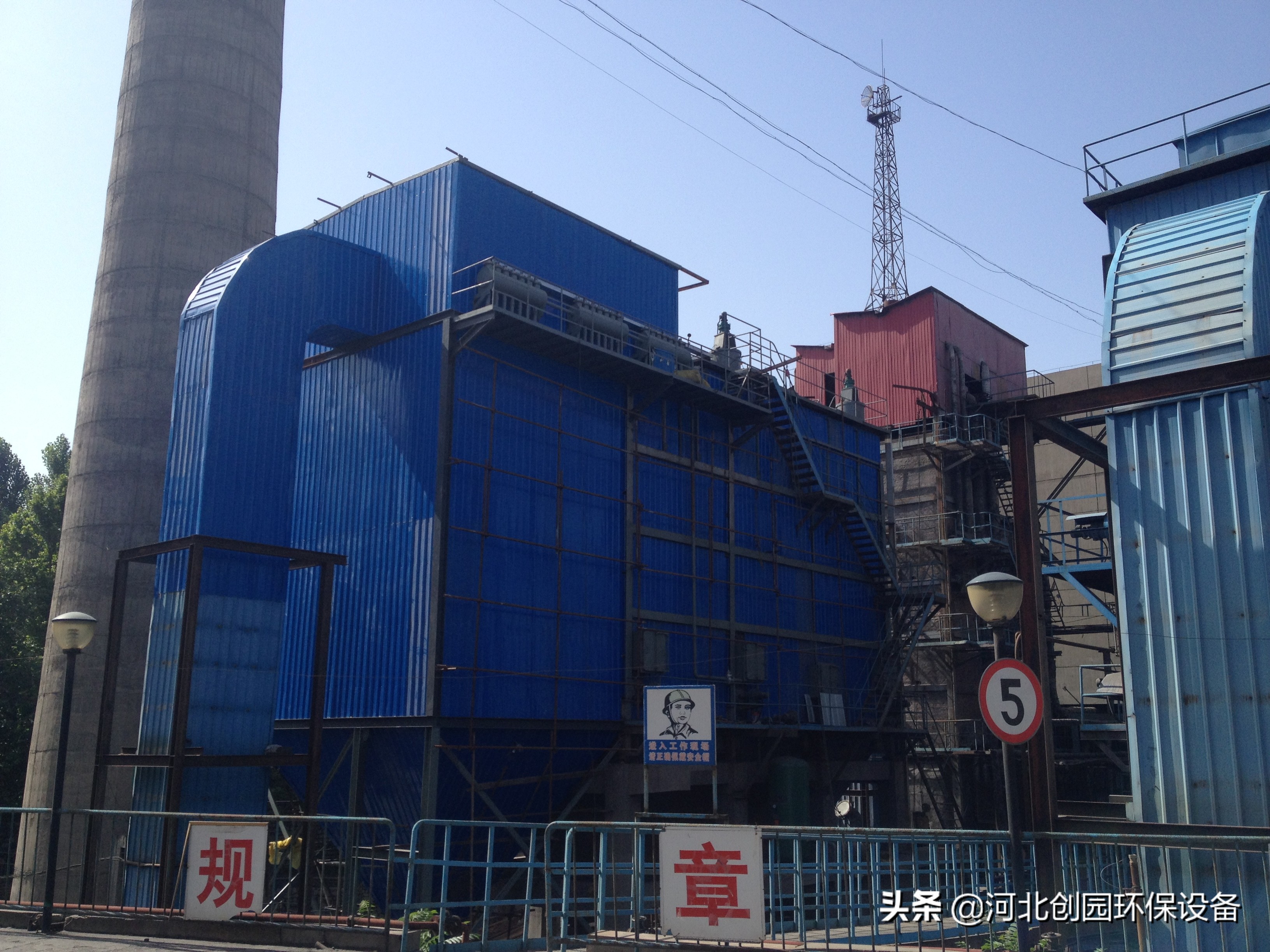

电袋复合式除尘器(电袋复合式除尘器结构图)
电袋复合除尘器采用高频高压电源供电、整体式布局，电、袋区过度结构等多项特色技术， 电袋复合除尘器充分发挥静电除尘器和布袋除尘器的优点，有效地弥补了两种除尘器的缺点，电袋复合除尘器除尘效率高、设备阻力低，滤袋寿命长。具有运行维护费用低、占地面积小等节能和高可靠性特点。
为贯彻《中华人民共和国环境保护法》，防治大气污染，规范电袋复合除尘器的设计、生产、制造、安装和验收，制定本标准。本标准规定了电袋复合除尘器的术语和定义、命名、基本要求、性能要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于在一个箱体内安装电场区和滤袋区，将静电和过滤两种除尘技术复合在一起的电袋复合除尘器。本标准为首次发布 。
电袋复合除尘器的主要结构
为两个部分：
A、前级电场，有阴阳极、振打机构、高低压供电装置等。
B、后级布袋，有滤袋袋笼装置、清灰系统、提升阀、压力差压及温度检测装置、预涂灰装置、旁路系统、控制设备。
电袋复合除尘器机理
诺利多尼电袋复合型除尘器是通过静电除尘器与布袋除尘器 [2] 有机结合的一种新型高效的除尘器。前级电除尘在高压电场下，利用气体的电离，粉尘（电除尘器要求入口湿度≤10%）获得离子而荷电，并在电场力的作用下向极性相反电极移动，从而被捕集下来。由于烟气调质良好（温度，压力，湿度等因素），前级电除尘能有效去除80%以上的粉尘。加上电除尘对各类除尘器在运行阻力上的优势，电袋复合式除尘器在技术上的互补。
首先，电除尘设置在前，能捕集大量粉尘，沉降高温烟气中未熄灭的“红星”颗粒，缓冲均匀气流，布袋除尘器串联在后，收集少量的细粉尘，严把排放关，同时，两收尘区域中任何一方发生故障时，另一区域仍保持一定的收尘效果，具有较强的相互弥补性。
电袋复合除尘器的技术特点
1、除尘效率高 电袋除尘器的效率不受粉尘的比电阻及粒径影响，排放浓度可以保证在50mg/Nm3以下，且长期稳定。
2、阻力低 预除尘降低了滤袋的粉尘负荷量，从而降低了阻力上升速率。 3）清灰周期长 由于滤袋收集的粉尘量少，阻力上升缓慢，因此可延长滤袋的清灰期，节省清灰能耗，延长滤袋使用寿命。
