本实用新型涉及土壤研磨除尘技术领域，且公开了一种土壤研磨下吸式除尘器，包括机体，所述机体的内部设置有除尘仓，所述除尘仓的内壁固定安装有除尘仪器，所述除尘仪器的下方设置有粉尘收集箱，且粉尘收集箱与除尘仓的内壁滑动连接，所述机体的顶部固定安装有顶架，所述机体的侧面固定安装有固定台。该土壤研磨下吸式除尘器，通过设置转动电机，利用转动电机带动皮带轮转动，通过皮带轮带动螺轴转动，皮带轮和螺轴有四个，四个皮带轮通过传动皮带传动连接，进而使得四个螺轴同时转动，进而使得对研磨板的高度进行调节，保证了能够对不同高度的使用者研磨使用，提高了研磨除尘器的使用性。
1．一种土壤研磨下吸式除尘器，包括机体（1），其特征在于：所述机体（1）的内部设置有除尘仓（2），所述除尘仓（2）的内壁固定安装有除尘仪器（3），所述除尘仪器（3）的下方设置有粉尘收集箱（4），且粉尘收集箱（4）与除尘仓（2）的内壁滑动连接，所述机体（1）的顶部固定安装有顶架（5），所述机体（1）的侧面固定安装有固定台（6），所述固定台（6）的一侧设置有缓冲节（7），且缓冲节（7）与机体（1）固定连接，所述缓冲节（7）远离机体（1）的一端固定连接有缓冲台（8），所述机体（1）的正面设置有控制台（9），所述顶架（5）的正面固定安装有转动电机（10），所述转动电机（10）的输出轴固定连接有皮带轮（11），所述皮带轮（11）的底端固定连接有螺轴（12），所述皮带轮（11）的表面活动连接有传动皮带（13），所述螺轴（12）的表面螺纹套接有研磨板（14），所述机体（1）的底面固定安装有轮毂（15）。
2．根据权利要求1所述的一种土壤研磨下吸式除尘器，其特征在于：所述固定台（6）内设置有滑槽，且固定台（6）与缓冲台（8）滑动连接。
3．根据权利要求1所述的一种土壤研磨下吸式除尘器，其特征在于：所述螺轴（12）和皮带轮（11）均有四个，所述传动皮带（13）有三个，且四个皮带轮（11）通过三个传动皮带（13）传动连接，所述螺轴（12）的底端与机体（1）转动连接。
4．根据权利要求1所述的一种土壤研磨下吸式除尘器，其特征在于：所述缓冲节（7）包括滑动柱（701），所述滑动柱（701）滑动连接有固定柱（702），所述滑动柱（701）靠近固定柱（702）的一端固定安装有缓冲簧（703），且缓冲簧（703）远离滑动柱（701）的一端与固定柱（702）固定连接。
5．根据权利要求1所述的一种土壤研磨下吸式除尘器，其特征在于：所述缓冲台（8）包括缓冲板（801），所述缓冲板（801）的一侧固定安装有滑动板（802）。
6．根据权利要求1所述的一种土壤研磨下吸式除尘器，其特征在于：所述轮毂（15）有四个，所述控制台（9）设置有启动、关闭按钮和三孔插电板。
一种土壤研磨下吸式除尘器
技术领域
本实用新型涉及土壤研磨除尘技术领域，具体为一种土壤研磨下吸式除尘器。
背景技术
土壤研磨除尘器是在土壤处理过程中的一种除尘装置仪器，土壤样品进入实验室风干后根据分析的检测因子不同会对土壤样品进行前处理，前处理研磨过程中土壤样品会产生粉尘，粉尘的逸散会影响实验室环境。
为了避免粉尘的影响，需要除尘器进行除尘，传统的土壤研磨除尘器往往其研磨板高度为固定高度，然而由于使用者身高的不同，会影响研磨的使用体验，进而影响研磨的效率，另外传统的土壤研磨除尘器往往未设有防护，当其受到外力碰撞时，其内部的元器件存在松动损坏的风险，不利于研磨除尘器的长期使用。
实用新型内容
针对现有技术的不足，本实用新型提供了一种土壤研磨下吸式除尘器，具备研磨板高度可调节、除尘器防撞缓冲和研磨更加方便快捷的优点，解决了上述背景技术中提出的问题。
本实用新型提供如下技术方案：一种土壤研磨下吸式除尘器，包括机体，所述机体的内部设置有除尘仓，所述除尘仓的内壁固定安装有除尘仪器，所述除尘仪器的下方设置有粉尘收集箱，且粉尘收集箱与除尘仓的内壁滑动连接，所述机体的顶部固定安装有顶架，所述机体的侧面固定安装有固定台，所述固定台的一侧设置有缓冲节，且缓冲节与机体固定连接，所述缓冲节远离机体的一端固定连接有缓冲台，所述机体的正面设置有控制台，所述顶架的正面固定安装有转动电机，所述转动电机的输出轴固定连接有皮带轮，所述皮带轮的底端固定连接有螺轴，所述皮带轮的表面活动连接有传动皮带，所述螺轴的表面螺纹套接有研磨板，所述机体的底面固定安装有轮毂。
优选的，所述固定台内设置有滑槽，且固定台与缓冲台滑动连接。
优选的，所述螺轴和皮带轮均有四个，所述传动皮带有三个，且四个皮带轮通过三个传动皮带传动连接，所述螺轴的底端与机体转动连接。
优选的，所述缓冲节包括滑动柱，所述滑动柱滑动连接有固定柱，所述滑动柱靠近固定柱的一端固定安装有缓冲簧，且缓冲簧远离滑动柱的一端与固定柱固定连接。
优选的，所述缓冲台包括缓冲板，所述缓冲板的一侧固定安装有滑动板。
优选的，所述轮毂有四个，所述控制台设置有启动、关闭按钮和三孔插电板。
与现有技术对比，本实用新型具备以下有益效果：
1、该土壤研磨下吸式除尘器，通过设置转动电机，利用转动电机带动皮带轮转动，通过皮带轮带动螺轴转动，皮带轮和螺轴有四个，四个皮带轮通过传动皮带传动连接，进而使得四个螺轴同时转动，进而使得对研磨板的高度进行调节，保证了能够对不同高度的使用者研磨使用，提高了研磨除尘器的使用性。
2、该土壤研磨下吸式除尘器，通过设置固定台、缓冲节和缓冲台，利用滑动板在固定台内滑动，当机体受到碰撞时，通过滑动柱在固定柱内滑动，通过缓冲簧使得对缓冲板受到的碰撞进行缓冲吸能，进而对机体内部的元器件进行保护，提高了研磨除尘器的安全性，保证了研磨除尘器的使用寿命。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

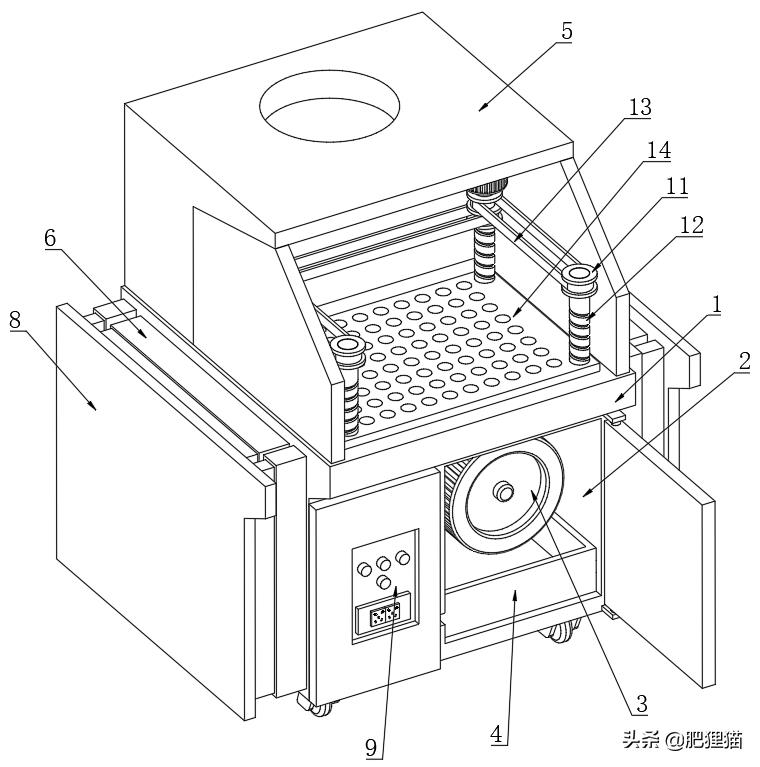

请参阅图1-5，一种土壤研磨下吸式除尘器，包括机体1，机体1的内部设置有除尘仓2，除尘仓2的内壁固定安装有除尘仪器3，除尘仪器3的下方设置有粉尘收集箱4，且粉尘收集箱4与除尘仓2的内壁滑动连接，机体1的顶部固定安装有顶架5，机体1的侧面固定安装有固定台6，固定台6的一侧设置有缓冲节7，且缓冲节7与机体1固定连接，缓冲节7远离机体1的一端固定连接有缓冲台8，机体1的正面设置有控制台9，顶架5的正面固定安装有转动电机10，转动电机10的输出轴固定连接有皮带轮11，皮带轮11的底端固定连接有螺轴12，皮带轮11的表面活动连接有传动皮带13，螺轴12的表面螺纹套接有研磨板14，机体1的底面固定安装有轮毂15。
其中，固定台6内设置有滑槽，且固定台6与缓冲台8滑动连接，利用固定台6的滑槽，保证了缓冲台8的结构稳定性，使得机体1受到的碰撞能够缓冲吸能，保证了机体1内的部件安全，提高了研磨除尘器的使用寿命。
其中，螺轴12和皮带轮11均有四个，传动皮带13有三个，且四个皮带轮11通过三个传动皮带13传动连接，螺轴12的底端与机体1转动连接，通过四个螺轴12使得研磨板14的高度实现调节，保证了研磨除尘器的实用性。
其中，缓冲节7包括滑动柱701，滑动柱701滑动连接有固定柱702，滑动柱701靠近固定柱702的一端固定安装有缓冲簧703，且缓冲簧703远离滑动柱701的一端与固定柱702固定连接，利用缓冲簧703使得对碰撞进行缓冲吸能，进而保证了缓冲节7的缓冲效能。
其中，缓冲台8包括缓冲板801，缓冲板801的一侧固定安装有滑动板802，通过缓冲板801进一步对机体1进行防护，保证了研磨除尘器使用中的结构稳定性，使得机体1结构更加稳固。
其中，轮毂15有四个，控制台9设置有启动、关闭按钮和三孔插电板，利用四个轮毂15使得研磨除尘器方便移动，通过控制台9保证了研磨除尘器的使用操作性，使得其更加便捷操作。

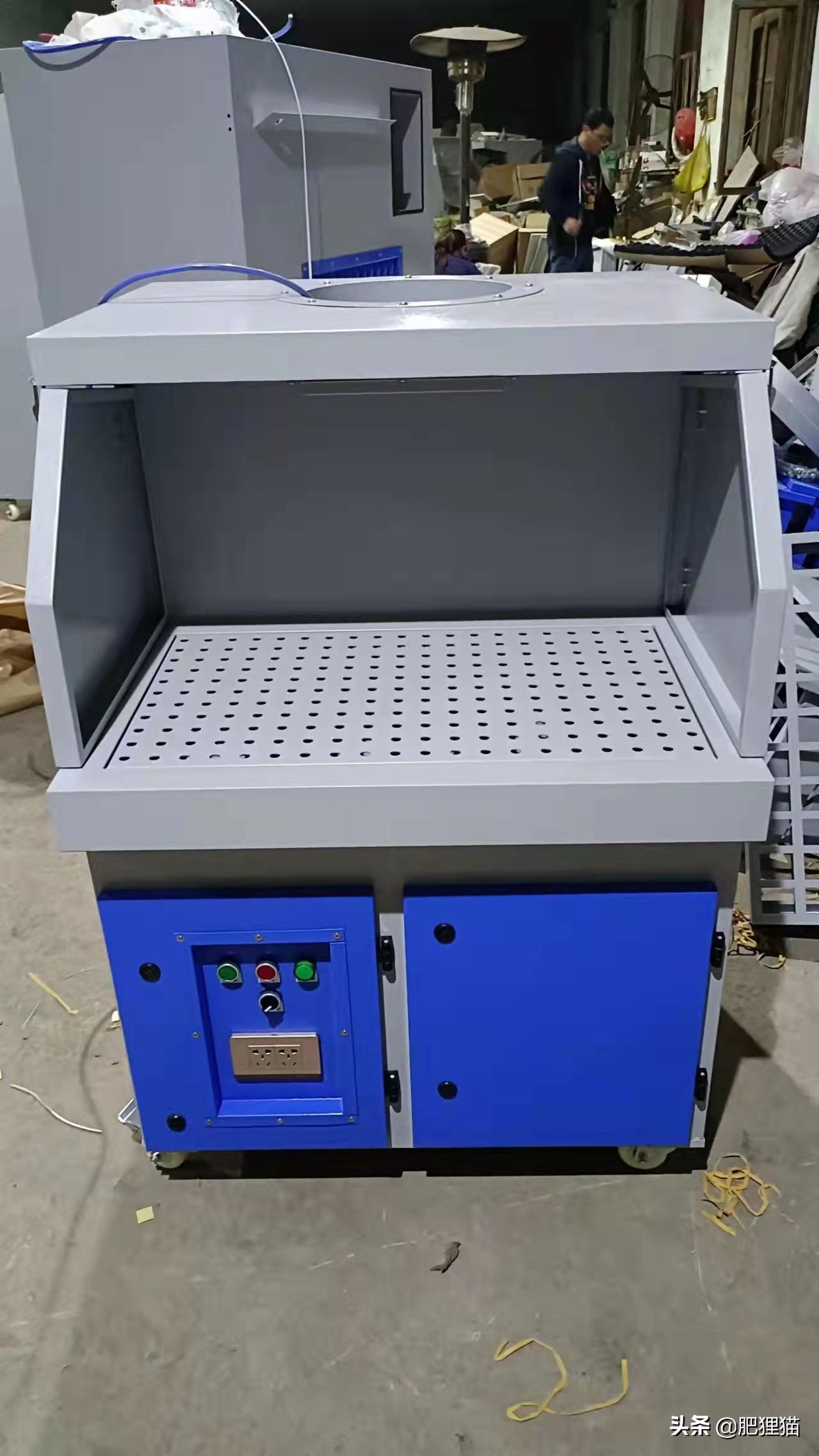

工作原理，使用该研磨除尘器时，首先通过转动电机10使得皮带轮11转动，利用传动皮带13使得四个皮带轮11同时转动，进而使得四个螺轴12同时转动，利用研磨板14与螺轴12的螺纹连接，使得对研磨板14的高度进行调节，在研磨板14上进行研磨操作，通过研磨板14上的通孔，利用除尘仪器3进行下吸收尘，除尘仪器3的内部设置过滤网，通过除尘仪器3将粉尘收集至粉尘收集箱4内，当除尘器受到碰撞时，利用缓冲台8与控制台9的滑动连接，通过缓冲簧703使得对缓冲板801受到的碰撞进行缓冲吸能，进而对机体1内部的元器件进行保护。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
