纤维转盘滤池的作用在于去除污水中以悬浮状态存在的各种杂质，提高污水处理厂出水水质，使处理水SS指标能达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A排放标准。

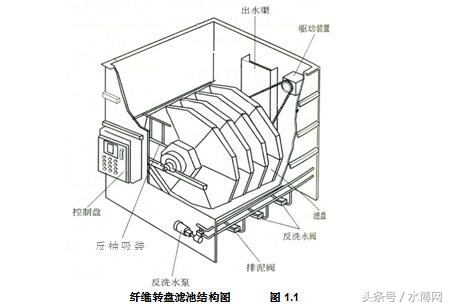

纤维转盘滤池结构如图1.1所示，它由用于支撑滤布的垂直安装于中央集水管的平行过滤转盘串联起来组成。一套装置过滤转盘数量一般为2～20个，每个过滤转盘是由6小块扇形组合而成。滤盘全部浸没在水中，过滤转盘由防腐材料组成，每片过滤转盘外包有滤布。反冲洗装置由反洗水泵、反抽吸装置及阀门组成，排泥装置由排泥管、排泥泵及阀门组成，排泥泵与反洗水泵为同一水泵。
纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。
（1）过滤：污水重力流进入滤池，滤池中设有布水堰。滤盘是完全浸没在污水中的，污水首先进入滤池，然后通过滤布过滤，过滤液通过中空管收集，重力流通过出水堰排出滤池。整个过程为连续。
1
（2）清洗：过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过高位浮球液位计监测池内液位变化。当该池内液位到达清洗设定值(高水位)时，PLC即可启动反洗泵，开始清洗过程。滤布上的污泥通过反抽吸装置，经由反洗水泵，排出滤池体外。清洗时，滤池可连续过滤。
过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。清洗期间，过滤转盘以1转/分钟的速度旋转。反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右。反冲洗过程为间歇。
正常清洗时，2个过滤转盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。当进水水质突然恶化，反冲洗周期≤15分钟时，系统将启动应急措施，同时启动反冲洗泵，对过滤转盘进行反冲洗，直至反冲洗周期恢复正常
（3）排泥：纤维转盘滤池的过滤转盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过设定的时间段，PLC启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。其中，排泥间隔时间及排泥历时可予以调整。
纤维转盘滤池的池体为钢筋混凝土池体。
现有的滤布结构及反冲洗频率和强度使得本过滤设备的运行基本不受藻类滋生问题的影响，首先，滤布结构为大孔隙支撑层及纤维毛层，反抽吸时，在反抽吸口处纤维毛会完全直立起来，清洗比较彻底，残留很难累积。再次，本过滤设备的反冲洗频率为60min一次，比较密集，且反冲洗强度较大，为333L/m2.s，使得藻类滋生非常困难。
2
另一方面从我们的工程应用经验来看，目前使用的滤布运行很难受藻类滋生问题的影响。
五、纤维转盘滤池的优点
纤维转盘滤池的独特设计使其具有诸多优点：
1．出水水质好，耐冲击负荷
纤维转盘滤池截留效果好，在进水SS不大于20mg/l的情况下，出水SS可小于5mg/l。进水堰设计独特，可消能防止扰动。过滤与反冲洗同时进行，瞬时只有池内单盘的1％面积在进行反冲洗，过滤是连续的，抗冲击负荷能力强。
2．占地面积小
与传统的过滤设备不同的是：传统过滤设备内水流一般从上至下，或从下至上流动，属于平面方向过滤，纤维转盘滤池则将过滤面竖直起来，水流从左至右流动，因此很多过滤面可以并排布置，可以在保证过滤面积足够大的前提下大大减少占地面积。另外，设备简单紧凑，附属设备少，根据布置情况，附属设备只需占用少量地方。
3．设备闲置率低，总装机功率低
一般情况下，反冲洗间隔时间为60分钟，每个滤盘的冲洗时间为1分钟。所有滤盘几乎总处于过滤状态，设备闲置率低。处理量为10万m3/d的纤维转盘滤池总装机功率为32.28kW，这个优点对于改造项目尤其突出，对污水处理厂来说，用电方面可以不用扩容。
4．运行自动化
3
整个过程由计算机控制，可根据液位或时间来控制反冲洗过程及排泥过程的间隔时间及过程历时。
5．维护简单、方便
纤维转盘滤池机械设备较少，泵及电机均间隙运行，过滤时滤盘是静止的，只有反冲洗或排泥时，泵或电机才运转。滤布磨损较小，滤盘易于更换，更换一个盘仅需10分钟。
6．滤前处理系统的事故对滤池的影响较小，并且恢复较快。
在工程运行当中，滤前的生化处理系统难免会出现一些事故，导致生化池内的污泥排放至滤池内。对于纤维转盘滤池而言，污泥污染的只是滤盘的外侧，而对接触滤后水的滤盘内侧没有污染，所以影响很小，并且滤池内的污泥可以通过排泥管迅速清除，恢复较快。
7．设计周期和施工周期短
纤维转盘滤池为模块化设计，与外部的接口较少，设计周期短。其安装简便，施工周期也短。
六、设备描述及性能
1、二沉池及三沟式氧化沟出水经通过纤维转盘滤池后的出水SS指标达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A排放标准。
2、每套纤维转盘滤池配套性能稳定、质量可靠、并能有效运行所需的附件。纤维转盘滤池准确地安装在水池内并能正常运转。污水经水渠或管路流入纤维转盘滤池，对原水中的悬浮物、细小颗粒等物质进行可靠地截除，有效降低过滤水中的固体有机物和SS值，经纤维转盘滤池过滤后的水进行消毒后可达到排放要求或直接输往用户回用。本装置的运行是滤布滤盘通过重力即自由落差滤出原水中的过滤物质，并通过自吸泵清理过滤盘面，完成处理过程。每套系统在检修时不会影响另一系统的正常运行。
3、我公司根据本项目技术规范和设计图纸的总体平面布置图、剖面图设计制造一个完整的、合理的纤维转盘系统，并仔细核实买方提供的图纸，如有偏差，及时提出，否则责任由我公司负责。该方案在各个方面没有缺陷，若发现有缺陷，我公司无偿进行修补，直至满足设计要求为止。保证整机使用寿命不低于35年。
4、我公司提供满足本过滤工段性能要求的全套设备包括进水闸门、过滤转盘、反冲洗及排泥系统、进水和出水堰板、配套仪表、水位控制系统、配电系统、控制系统，以及所有的附件、固定件、备品备件等全部内容。
5、纤维转盘系统反抽吸水泵具有防堵塞设计，以降低设备维修率和设备运转率。
6、我公司所报纤维转盘系统完整配套，能完成所有正常过滤、反冲洗、排泥等运行，具有现场手动控制、自动控制和远程监测、远程控制功能。系统采用模块式结构，所有与污水相接触的焊接金属元件为304不锈钢或316不锈钢，所有不与污水接触的金
属元件为304不锈钢或316不锈钢，所有室外柜体均采用户外式304不锈钢外壳；水下设备防护等级IP68，水上设备防护等级IP67，电器控制柜防护等级IP65。
7、纤维转盘系统具有事故快速恢复功能，保证出现事故污染不影响到出水水质。
8、我公司负责整套设备的安装，在设备全部安装完毕后我公司进行全套设备现场测试，测试内容及测试结果满足规范和设计规范的各项技术要求，并得到业主工程师的认可
