生物滤池如何设计(曝气生物滤池设计标准)
两级生物滤池组合超滤膜工艺 用于市政污水一级A+提标改造工程
初探
目录
1
工程项目的背景
2
设计主要依据
3
案例工程设计中的难点
4
案例污水处理工艺设计
5
思考与探讨
主要依据

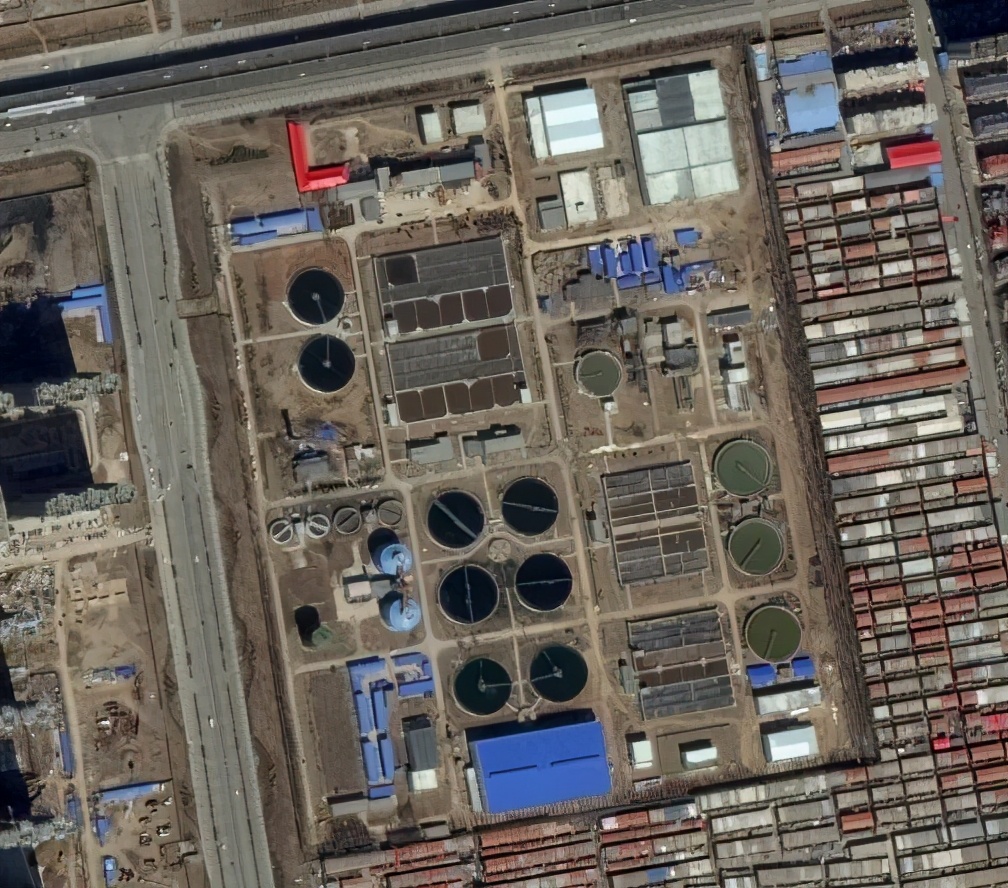

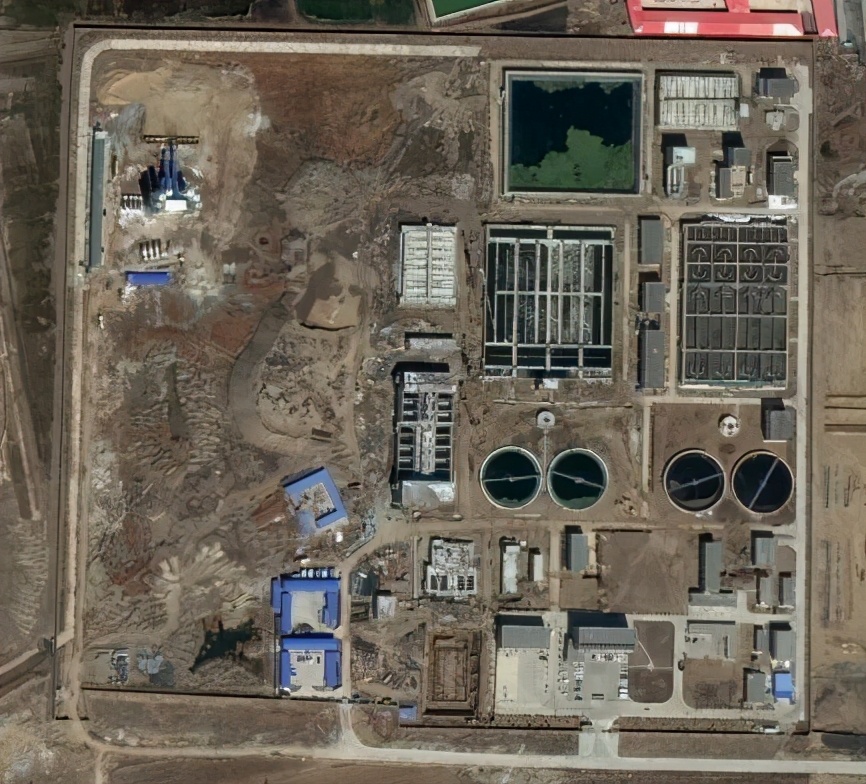

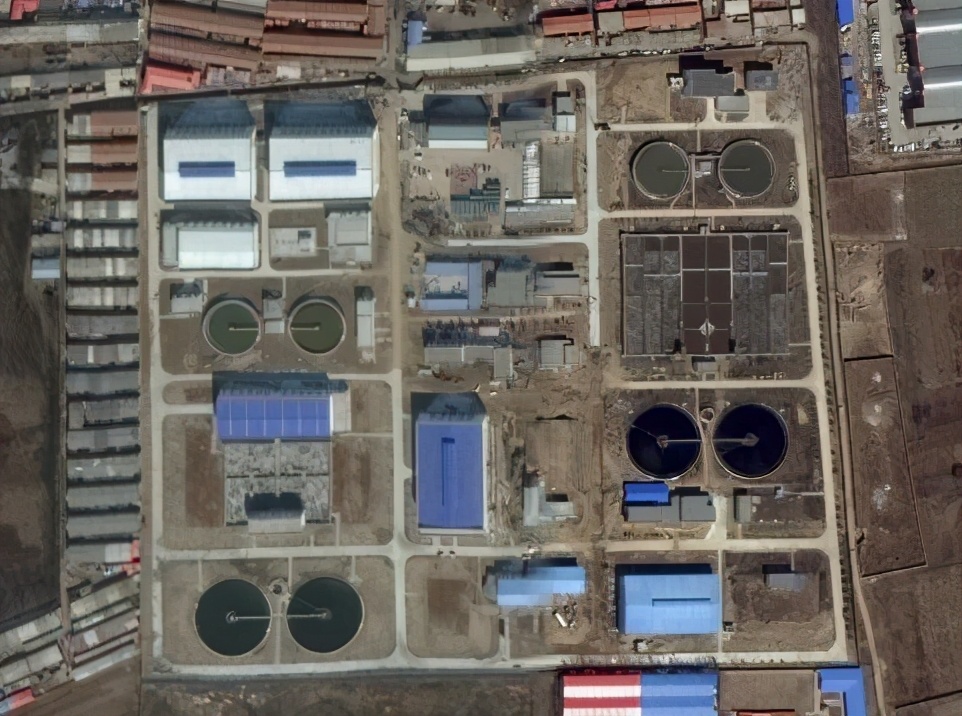

《研究辛辛板、章盖营、公主府污水处理厂提标改造工程相关事宜》—呼和浩特市人民政府办公厅
《2015年第16次市长会议纪要》呼和浩特市人民政府办公厅
《关于污水处理厂深度处理工程出水水质执行一级A+指标具体指标的函》参考：北京市《城镇污水处理厂水污染物排放标准》DB11/ 890—2012
天津市《城镇污水处理厂水污染物排放标准》DB12599-2015
主要依据
污水厂平均综合进水水质数理分析表
|
序号 |
项目 |
设计值 |
最大值 |
最小值 |
平均 |
|
1 |
BOD5(mg/l) |
150 |
169.43 |
79.61 |
123.65 |
|
2 |
COD(mg/l) |
350 |
450.84 |
170.00 |
325.03 |
|
3 |
SS(mg/l) |
180 |
531.00 |
50 |
117.19 |
|
4 |
NH4 -N(mg/l) |
25 |
55.85 |
10.50 |
34.57 |
|
5 |
TP(mg/l) |
4 |
7.25 |
2.35 |
4.06 |
主要依据
污水厂平均综合出水水质数理分析表
|
指标项目 |
BOD5 (mg/l) |
CODcr (mg/l) |
SS (mg/l) |
NH4-N (mg/l) |
TP (mg/l) |
|
90%概率 |
15.47 |
57.94 |
24.80 |
35.20 |
2.96 |
|
85%概率 |
14.38 |
54.23 |
20.98 |
32.44 |
2.75 |
|
80%概率 |
13.57 |
51.45 |
18.37 |
30.40 |
2.59 |
|
75%概率 |
12.91 |
49.18 |
16.39 |
28.75 |
2.46 |
|
70%概率 |
12.34 |
47.23 |
14.80 |
27.34 |
2.35 |
|
65%概率 |
11.84 |
45.49 |
13.46 |
26.10 |
2.26 |
|
60%概率 |
11.38 |
43.90 |
12.30 |
24.98 |
2.17 |
主要依据
设计进水水质
扩建及提标改造工程出水设计水质为《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准：
设计进水水质表（单位mg/L）
|
参数 |
BOD5 |
COD |
SS |
NH3-N |
TN |
TP |
PH |
|
指标值 |
10 |
50 |
10 |
5 |
15 |
0.5 |
6－9 |
设计出水水质
根据《关于污水处理厂深度处理工程出水水质执行一级A+指标具体指标的函》，本工程出水水质执行处理水质要求：
设计出水水质表（单位mg/L）
|
参数 |
BOD5 |
COD |
SS |
NH3-N |
TN |
TP |
PH |
粪大肠菌群数 |
|
指标值 |
≤10 |
≤40 |
≤5 |
≤2（3.5） |
≤10 |
≤0.4 |
6－9 |
103 |
工程设计中的难点
- 深度处理工程进水将全部通过硝化曝气生物滤池和后置反硝化滤池，污水在流经两级生物滤池的过程中，与生物膜上附着的微生物充分接触反应，最终得到进一步净化处理，达到深度去除含氮物质的目的。
- 本工程进一步将SS由10mg/L降低为5mg/L，则必须采用更为精密的过滤措施， 可选择的方法只有膜过滤法。按照运行方式不同，超滤膜又分为压力式和浸没式，即正压过滤和负压抽吸。压力式膜亦可根据出水方向分为内压式和外压式
，工程采用浸没式超滤膜工艺。
- 本工程污水需进一步去除色度，采用臭氧氧化法。作为强氧化剂，臭氧不仅具有良好的脱色效果，同时可将水中COD完全氧化，因此本工程推荐将臭氧作为脱色剂和保障出水COD达标的最后屏障。
案例工艺设计

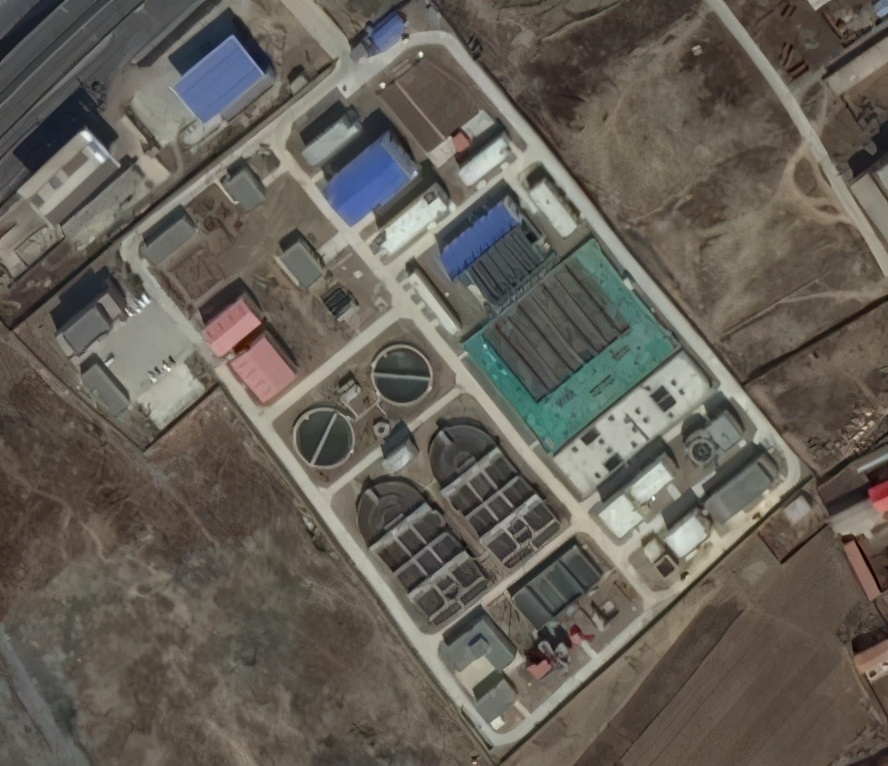

章盖营污水处理厂深度处理工程工艺流程
扩建及提
标改造工程一级A出水9万m3/d
9万m3/d
甲醇间
臭氧发生器间
O
3
深度处理工
程清水池及
送水泵房
三级提升泵站
硝化曝气
生物滤池
后置反硝化
生物滤池
超滤膜车间
臭氧接触池
一期工程
一级A出水
3万m3/d
曝气生物滤站
一期工程清水
池及送水泵房
3万m3/d
案例工艺设计
章盖营污水处理厂深度处理工程工艺流程
格栅间及进水泵站
机械格栅 栅条间隙1mm
曝气生物滤站
反冲洗气强度
反冲洗水强度
70m3/(m2·h)
18m3/(m2·h)
0.25kg（NH3-N）/（m3填料?d）
表面滤速:6.16m/h
反硝化生物滤站
反冲洗气强度
反冲洗水强度
70m3/(m2·h)
18m3/(m2·h)
3
表面滤速:7.8m/h
0.43kg（NO --N）/（m3填料?d）
案例工艺设计
章盖营污水处理厂深度处理工程工艺流程

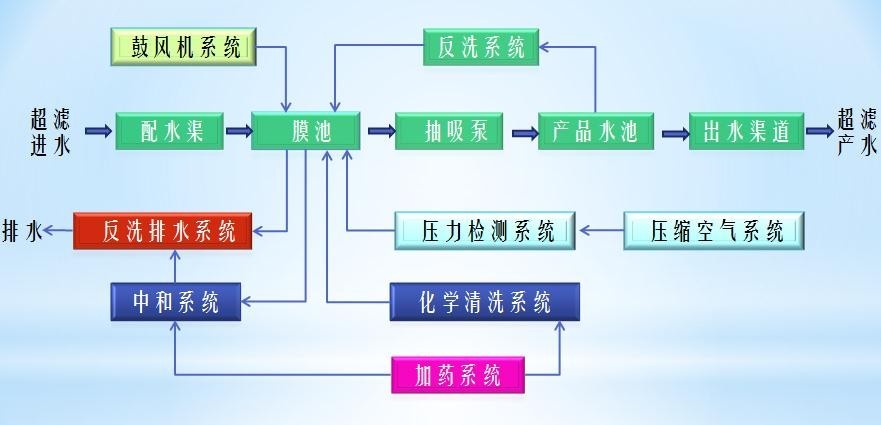

超滤膜车间
平均膜通量 26.5L/h
反冲洗频率 1次/50min
维护性清洗频率 1次/（3~7）天恢复性清洗频率 1~3次/月
案例工艺设计
单位制水成本
1.401元/m3
单位经营成本
0.852元/m3
收费标准
新增水价收费标准应不低于1.8元/m3
思考与探讨
- 生物滤池主要参数选择；
- 膜格栅的选择与否；
- 原有消毒工艺对深度处理
工程的影响；
- 反硝化滤池的碳源选择；
- 出水水质指标及出水流量的环保监管点；
- 不同工艺段的运行维护管理
，例如超越、废水和污泥；
- 北方冬季水温较低的条件；
