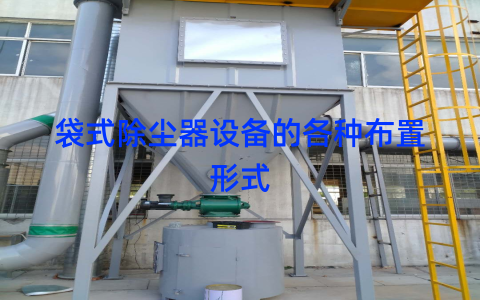

袋式除尘器设备的各种布置形式

      脉冲袋式除尘器设备清灰效果好，设备运行阻力低，布置外形尺寸灵活，与大气反吹大袋式除尘器相比，过滤风速可提高50%以上，因此处理同样的风量设备体积可以相就应减少，设备尺寸小，可节省费用，减少初投资，在价格方面具有明显的优势。特别是近年来随着脉冲阀寿命的提高，使脉冲袋式除尘器设备在大型除尘方面已成为主流产品。

      脉冲袋式除尘器的结构形式是多种多样的。例如：灰斗有船型和锥型；卸灰阀有双翻板或星型的；除尘器柱腿可采用工字钢、型钢或组合型槽钢、角钢；中箱体有大块箱板组合型、框架与板组合型、压型板型等；进出口风管有同侧布置和异侧布置；进风形式有灰斗进风和箱体进风；清灰方式有离线清灰和在线清灰；喷吹方式有箱喷和管喷；离线阀有气动盘型切阀；各种形式的气动蝶阀和电动回转阀；各室进风口带调节阀或不带调节阀；气包有矩形、圆形、加设保温等；还有各种形式的喷吹管连接、固定和喷口等。布袋与袋笼固定也有多种方式，其中的弹簧涨圈因其密封好，牢固可靠，安装方便，广泛用于大型脉冲袋式除尘器滤袋的固定。

      脉冲袋式除尘器有不少规格的定型产品可供选择，可根据用户具体工程情况提出特殊要求进行供货，但目前实际当中更多的设备是根据工程实际情况、场地条件、所处理气体风量和烟尘的性质等基本情况进行非标设计制造尤其是大型除尘器，每单元分为大、中、小灰斗布置。大灰斗分为4个或4个以上的清灰室，单元过滤面积≥1000m2；中灰斗一般为2～4室，单元过滤面积500～1000m2；小灰斗一般为1～2室，单元过滤面积≤500m2。脉冲除尘器可以形成1～4排灰斗，1～2对进出风口，并可形成不同风量的大型脉冲除尘器的组合，一般是单排小风量与双排大风量的组合，这样可使结构布置紧凑，输灰系统统一。
