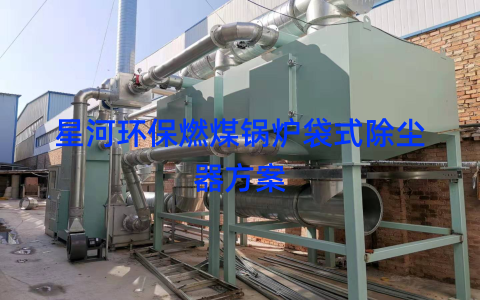

星河环保燃煤锅炉袋式除尘器方案

    星河瀚海环保生产的各种小中大型燃煤锅炉袋式除尘器，采用低压离线脉冲清灰（小型的可以在线清灰）。公司产品处理风量大、清灰效果好，除尘效率高，运行可靠，维修方便，深得客户的好评。

燃煤锅炉布袋除尘器有上箱体、中箱体、灰斗、导流管、支架、滤袋组件及喷吹装置、卸灰阀等组成。为了保证锅炉布袋除尘器高效和安全运行，每台除尘器还设有1套滤袋检漏装置和紧急喷水系统。

    含尘气体由导流管进入各单元灰斗，在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流进入中箱体过滤区，过滤后的清净气体透过滤袋，经上箱体、离线阀、排风管排出。随着过滤的进行，当滤袋表面积达到一定量时，由清灰控制装置按设定程序关闭离线阀，打开电磁脉冲阀喷吹，抖落滤袋上的粉尘，落入灰斗的粉尘经卸灰阀排出。

    滤袋喷吹每仓室轮流进行，每个仓室约5min，6个仓室轮流一次约半小时，喷吹这个仓室，这个仓室一排一排的喷吹，第一排喷吹后，再喷吹第二排，以此类推。我公司生产的除尘器设有旁路烟道，当锅炉启动时，开启旁路烟道，以防止点火投油燃烧不好，油粘在滤袋上，遇明火将滤袋烧毁。当锅炉发生事故排烟温度超过滤袋允许温度时，开启旁路。

设计时，除尘器的紧急喷吹系统采用工业水，将烟气降至滤袋允许温度，每个烟道内设两组喷水管，当烟温超过设计值时开启第一组喷嘴，如烟温降不下来，再开启第二组喷嘴，如仍降不下来将发出报警信号，开启旁路系统或停炉处理。

    锅炉布袋除尘器介绍

采用离线清灰低压脉冲反吹布袋除尘器。

每台锅炉配一台除尘器，每一台除尘器分排分室。

滤袋按照机型来选择，材质采用PPS纤维滤料。

除尘器采用外滤式，除尘器的滤袋利用弹簧涨圈与花板联接，形成了干净空气与含尘气体的分离。

在清灰时由PLC控制脉冲控制仪发出脉冲信号给电磁脉冲阀，通过喷吹管喷出压缩空气，使滤袋径向变形抖落灰尘。

除尘器顶部设检修门，用于检修和换袋（除尘器的维、检修、换袋工作仅需在机外就可执行，不必进入除尘器内部）。在净气室设有由差压仪等组成的滤袋检漏装置，以便在滤袋损坏时及时报警。

除尘器设有保温层、顶部防雨棚，防止在环境条件下结露现象的发生及保护除尘器顶部装置。

由于锅炉点燃锅炉过程及工作时不定时喷洒燃油，将产生大量的含油烟气，此烟气直接进入除尘器，将造成滤袋布粉层板结，使系统阻力增高，影响正常运行。系统增设旁路管道，使喷油瞬间含油烟气经旁路管道排放而不经过滤袋，从而有效地保护了滤袋。旁路管道的设置有效地利用了除尘器及烟道，直接在除尘器进风口处设置旁道。

除尘器设置烟气温度在线检测装置，当烟气温度超过预设报警值时，打开旁路系统阀门排放烟气，保护滤袋。

除尘器配置进风分配系统及滤袋固定框，有效地使进入除尘器的含尘气体均匀地分布到每个滤袋，滤袋固定框的使用，有效地防止了清灰过程中滤袋间的碰撞和磨擦，有利于滤袋使用寿命的延长。

除尘器进风口配置进风口手动调节阀，它的关闭能保证除尘器单个仓室的完全离线，实现了在除尘器正常工作状态时对单个仓室的检修维护。

除尘器配置压缩空气炮清堵装置，能有效地破拱，保证了除尘器灰斗卸灰的顺利进行。
