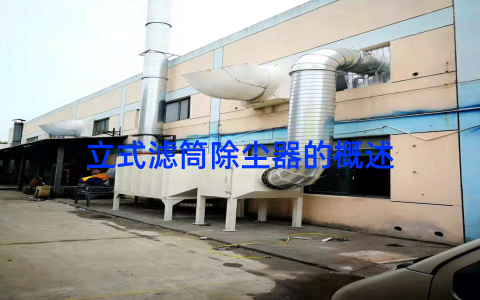

立式滤筒除尘器的概述

    XLT型立式滤筒除尘器，是我公司在混凝土抛丸机吸尘系统专利技术的基础上，发展出来的新型脉冲除尘器。该型滤筒式除尘器除尘器，结合了滤筒除尘器和布袋除尘器的特点，不仅占地面积小，而且过滤精度较高。

一、构造

本除尘器由过滤室、净气室、储灰斗，排尘输送装置及喷吹清灰系统组成。

净气室包括更换滤筒用检修门、出风口，文氏管等组件。

集尘室内有多孔板，折叠式集尘滤筒。

储灰斗内有进风管道。

排灰装置回转卸料器或手动蝶阀。

喷吹清灰系统由脉冲控制仪，电磁脉冲阀，喷吹管及气包组成。

二、立式滤筒除尘器的工作原理：

    含尘气体从进风口进入除尘器储灰斗、其中较粗颗粒在重力作用下，与进风口管道壁产生碰撞，失去能量，直接落入灰斗; 其余较细粉尘在气流作用下，向上进入集尘室，由于折叠式滤筒的过滤效应，粉尘被粘附在滤筒外表面上，穿过滤筒的净化气体经文氏管进入净气室后，由出风口排出。

清灰是由脉冲控制仪按预定的顺序触发各电磁脉冲气阀开启，气包内压缩空气瞬间经气阀由文氏管喷入到对应的滤筒内，滤筒瞬间在逆向高压气流作用下急剧膨胀，随后收缩，将积附在其表面的粉尘抖落。

三、立式安装与倾斜安装的滤筒除尘器性能比较

性能立式滤筒除尘器沉流式滤筒除尘器安装方式垂直安装倾斜式安装清灰方式                 脉冲喷吹清灰清灰效果理想上部不能有效清灰更换滤筒顶部更换、有护栏侧面更换、无防护装置使用环境常规粉尘，可代替布袋微量粉尘，不可以代替布袋脉冲阀顶部检修、周边有护栏侧面检修、无安全装置过滤器顶部检修、周边有护栏侧面检修、无安全装置
