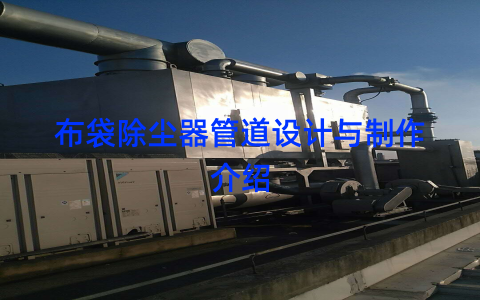

布袋除尘器管道设计与制作介绍

 袋式除尘器 风量和风速的选择与管道的设计有关，管道一般采用圆形截面，整体除尘器系统的运行正常与否都和管道的合理安排分不开。袋式除尘器管道断面形状有圆形和矩形两种；圆形管道直径较小时比较容易制作，便于保温，但圆形管件制作工艺中的放样、加工较矩形管道复杂，故对钣金工有一定的技术要求。当管径较小、管内流速较高时，大都采用圆形管道，但在输送高温烟气或装置位置受限制时，矩形管道也被广泛采用。

袋式除尘器管道最常用的资料是Q235钢板。对于不同的系统，因其输送的气体性质不同，并考虑到适用强度的要求，必需选用不同厚度的钢板制作。

袋式除尘器管道的耐磨性处理方案：淬火耐磨钢材；耐热耐磨合金钢；碳化硅耐磨资料；C-T陶瓷复合钢耐磨材料。

除尘器管道都应设置一些必要的零部件，以满足系统技术性能的检测、相关参数的调整和安全运行的要求。这些部件包括检测孔、检查孔、清扫孔和防爆装置等。管道构件包括：弯头；三通；渐扩管；管道与风机的接口及出口。

袋式除尘器管道的详细设计方案：

一、管道布置越简单越好，尽可能的做到垂直或倾斜装设，倾斜角度一般不得小于50 ，使管道内的积尘能自然滑下。

二、管道最好采用圆形截面，因为方形、矩形截面管道四角会产生涡流，易积粉尘。
