电袋复合式电除尘技术

电袋复合技术是一种将静电除尘器和袋式除尘器结合在一起，分别吸取了两种除尘器的 优点而开发新技术，分为前电后袋型（COHPAC） ［26〜27］和混合型（AHPC）阳30］两种，如图 1-4和1・5所示。

收尘极板

滤袋

（a）前电后袋型 （b）混合型

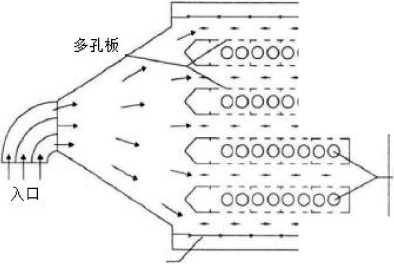

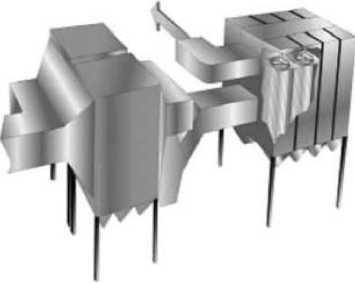

图1-4电袋复合式电除尘结构示意图

Fig. 1-4 Schematic diagram of electric bag composite dedusting structure

电袋复合除尘器利用传统静电除尘器的前两个电场先将烟气中的大部分粒径较大的粉 尘去除掉，经过两个电场预处理后，一小部分烟气通过多孔板来到袋除尘单元，一部分烟气 向下流动，而后从下部进入上部的袋除尘单元，细颗粒物被滤袋再次过滤净化，随后，经过 两次净化后的烟气通过提升阀随着管道流出。这就达到了通过布袋除尘器对细小颗粒物进行 有效捕集的目的，经过双重净化后对烟尘中的颗粒物去除效率接近100%卩1］。
