电除尘装置

实验电除尘为In?三通道卧式静电除尘器,同极距为400mm,极线距为500mm,阳极板 为Z型板,阴极线为RS线。实物如图2・5所示。此外电除尘器还装有手摇振打装置用于清 理阳极板的积灰,以及人孔门用于可以随时观测电除尘内部情况。电除尘器电场末端留有一 定的空间邙日极板末端到出风口轴向距离为610mm、壳体内部横向距离为1391mm、壳体内 部高1281mm),用于设置吸尘滤槽装置和双极静电除尘装置。

%title插图%num

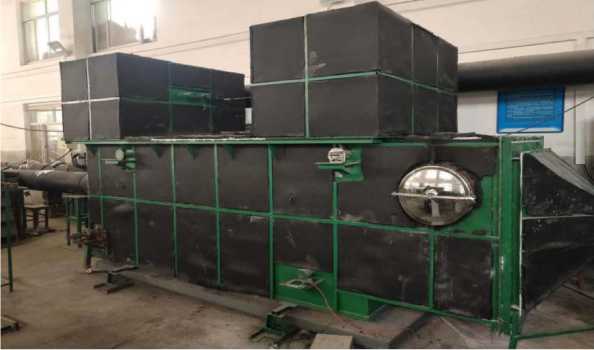

(a)除尘器外部

西安理工大学工程硕士专业学位论文

%title插图%num

图2・5电除尘装置实物图

Fig.2-5 Physical picture of electric dust removal device

2.1.4高压电源及控制系统

(1)负高压电源

负高压电源选用龙岩市龙电环保设备有限公司生产的型号为GGAJ02-(LD-l)005/200的 静电除尘专用高压电源,用于为除尘器电场提供负高压,主要参数见表2-3,实物图见图2・6。 表2・3负高压静电除尘用整流设备变压器

Tab.2-3 Rectifier equipment transformer for negative high voltage electrostatic dust removal

参数 ——
交流输入(AC Input) 1 〜50Hz380V38A
额定整流电压(Rated Rec.Volt.) 200kV
额定整流电流(Rated Rec.Curt.) 50mA
重量 680kg

%title插图%num

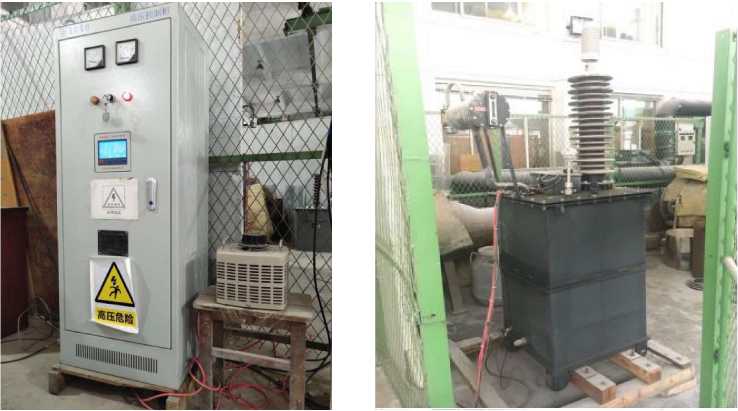

(a)变压器 (b)控制柜

图2・6除尘器电源变压器和控制柜实物图

Fig.2-6 Physical drawing of power transformer and control cabinet of precipitator

⑵正高压电源

正高压电源选用浙江佳环电子有限公司生产的型号为JHGPX-C的电除尘器高频高压电

源,用于为双极静电除尘技术中的孔板提供正高压,主要参数见表2・4。实物图见图2・7。 表2・4正高压静电除尘用整流设备变压器

Tab.2-4 Rectifier equipment transformer for positive high voltage electrostatic dust removal

参数 ——
交流输入(AC Input) 1 〜50Hz380V38A
额定整流电压(Rated Rec.Volt.) 60kV
额定整流电流(Rated Rec.Curt.) 10mA

%title插图%num

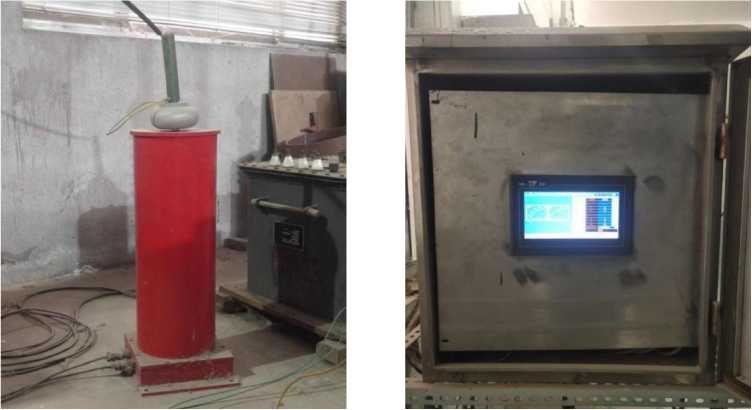

(a)变压器 (b)控制柜

图2・7正高压电源变压器和控制柜实物图

Fig.2-7 Physical drawing of positive high voltage power transformer and control cabinet
